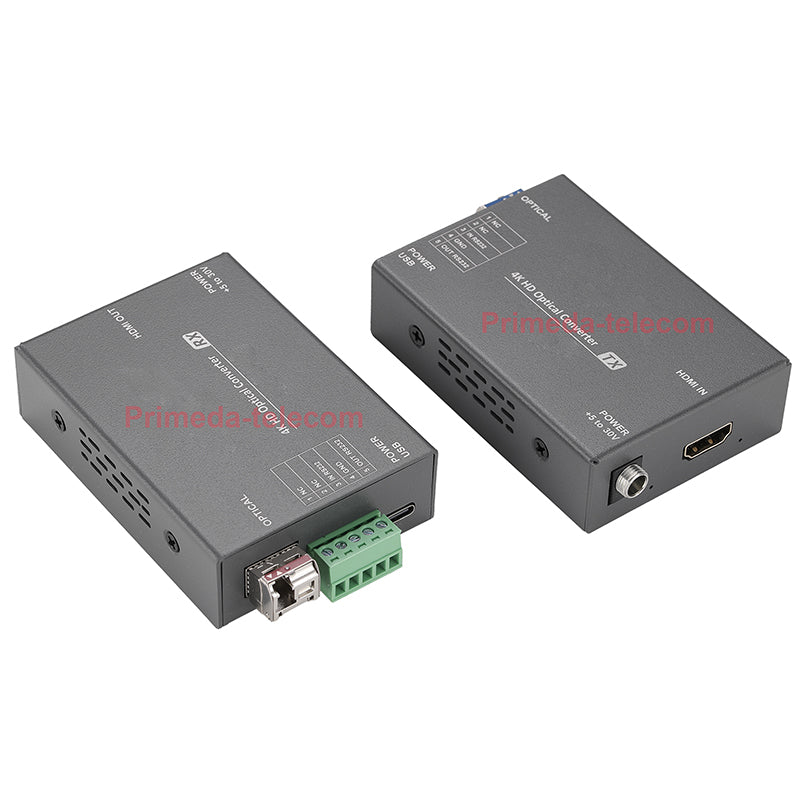

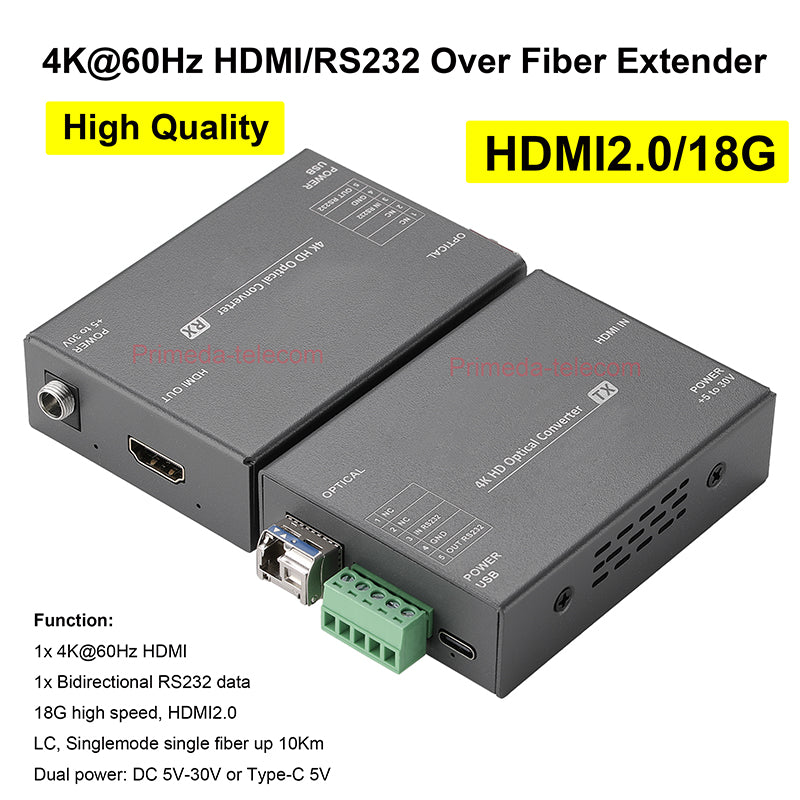

Extensor HDMI de fibra óptica 4K@60Hz 18Gbps de alta velocidad con RS232 SFP LC Monomodo de fibra única hasta 10km Grado de transmisión profesional Latencia cero

Descripción general

El conversor de vídeo HDMI 4K a fibra óptica puede transmitir 1 canal de vídeo HDMI 4K@60Hz y 1 canal de datos RS232 bidireccionales a través de una fibra óptica, logrando una transmisión sin pérdidas y sin retardo a una distancia de hasta 10 km.

El dispositivo tiene un diseño de fuente de alimentación de amplio voltaje de 5 a 30 V y proporciona dos modos de fuente de alimentación: DC 5.5*2.1 y una interfaz USB Tipo-C. Esto lo hace más flexible y conveniente para su uso en varios escenarios.

Sus módulos ópticos y circuitos principales utilizan componentes de los principales fabricantes, con un diseño de placa multicapa que garantiza un circuito fiable y estable y una fuerte capacidad antiinterferencias. Fácil de instalar y depurar, sin mantenimiento y diseñado para un amplio rango de temperaturas. La utilización de fibra óptica como medio de transmisión garantiza un rendimiento superior, resistencia a altas temperaturas y frío extremo. Previene eficazmente las interferencias de la radiación electromagnética fuerte, los rayos y las sobretensiones, mejorando significativamente la estabilidad y la fiabilidad.

Características:

1. 4K@60Hz sin comprimir y sin latencia: Compatible con HDMI 2.0 y HDCP 2.2, para una resolución de hasta 4K@60Hz con un ancho de banda de vídeo de 18 Gbps. Ofrece vídeo 4K de ancho de banda completo y cristalino sin latencia, ideal para aplicaciones AV de misión crítica.

2. Transmisión a larga distancia: Transmite señales HDMI hasta 10 km (32000 pies) a través de fibra monomodo o 300 m (985 pies) a través de fibra multimodo, perfecto para grandes configuraciones de distribución AV comerciales y profesionales. Cada kit incluye dos módulos 10G SFP+ (10 km), lo que permite una implementación inmediata sin compras adicionales.

3. El video cumple con los estándares HDMI 2.0, admite el cifrado HDCP 1.4/2.2/2.3 para garantizar la seguridad del contenido.

4. La utilización del modo de paso EDID garantiza una coincidencia inteligente entre los dispositivos de visualización y los dispositivos de origen, evitando problemas de visualización causados por incompatibilidad de parámetros (como resolución incorrecta o distorsión de la imagen), mejorando la compatibilidad y fiabilidad.

5. Paso de señal de control: Utilizando la tecnología de paso para permitir la transmisión de señales RS232 bidireccionales, lo que permite el control remoto de dispositivos distantes (como PTZ de cámara y menú de pantalla). El dispositivo puede seleccionar datos RS232/RS485; RS232 es la configuración predeterminada. Para datos RS485, póngase en contacto con el personal de ventas para personalizar los datos RS485 antes del envío.

6. Módulo SFP enchufable: Soporta capacidad de conexión en caliente, diseño miniaturizado, alta flexibilidad, puede reemplazar el módulo por un módulo multimodo o de mayor alcance según sus necesidades reales. Control rentable y fácil mantenimiento.

7. LEDs indicadores multestado: Proporcionan retroalimentación en tiempo real para ayudar a los usuarios a identificar rápidamente el estado del dispositivo o posibles problemas.

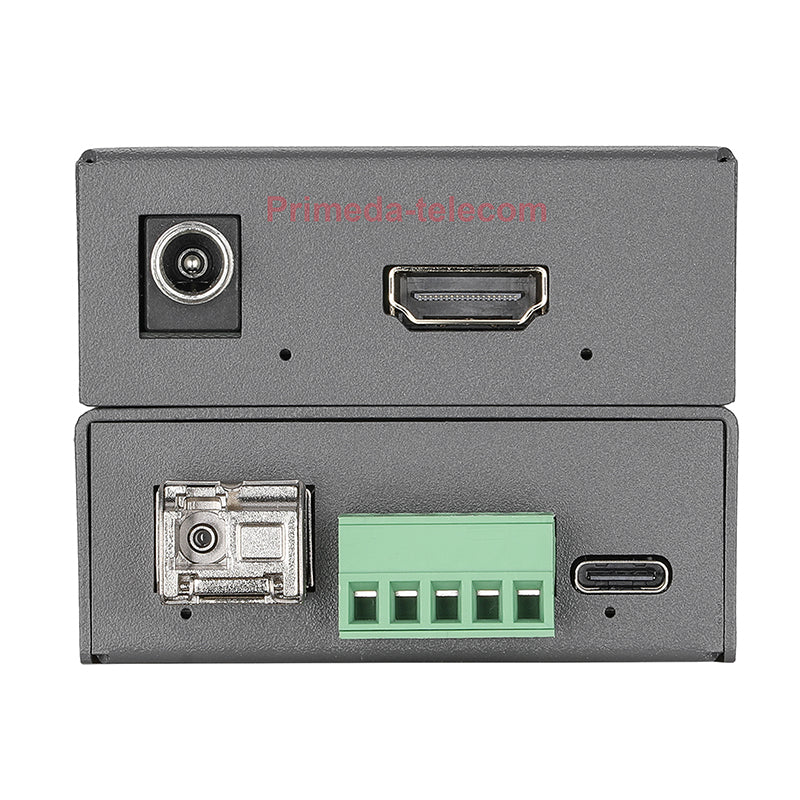

8.  Diseño de voltaje amplio DC 5V~30V, y proporciona 2 modos de alimentación de interfaz, DC5.5*2.1 y USB Tipo C, más flexible en el uso.

9. Plug and play, no requiere configuración.

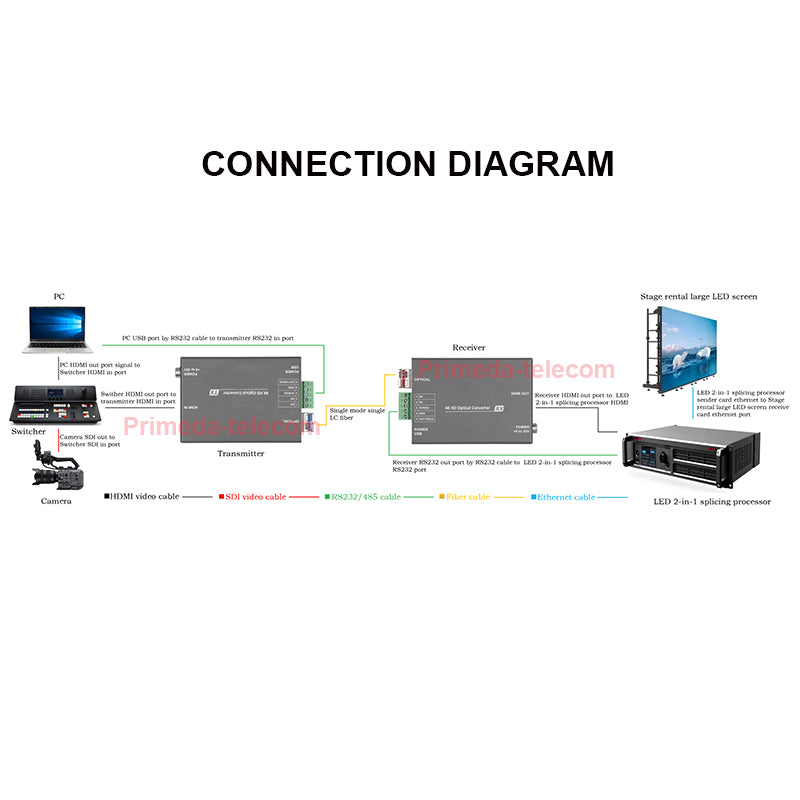

Diagrama de conexión

Lista de embalaje

Atención

1.Protección contra rayos, electricidad estática, impermeabilización y toma de tierra:

Se recomienda que al instalar el dispositivo se tenga en cuenta el impacto de la toma de tierra por rayos y se tomen medidas preventivas. La electricidad estática fuerte dañará el dispositivo óptico y el chip de datos del equipo. Se recomienda que al conectar/desconectar el puerto de datos del convertidor óptico, primero se desconecte la fuente de alimentación del convertidor óptico.

2.Fibra y componentes ópticos:

Tenga cuidado al conectar la fibra óptica, ya que los componentes ópticos del convertidor óptico son muy frágiles y se debe evitar dañarlos. Cabe señalar que la fuente de luz producida por los componentes ópticos del convertidor óptico será perjudicial para los ojos, por lo que no debe haber contacto visual directo con los componentes ópticos del convertidor óptico. Si necesita detectar la potencia óptica del convertidor óptico, utilice el medidor de potencia óptica.

3.Equipo y procedimientos de instalación:

（1）Instalación de fibra óptica: inserte cuidadosamente la fibra óptica en la interfaz de fibra óptica del terminal óptico después de confirmar que el enlace de fibra óptica cumple con los requisitos de instalación.

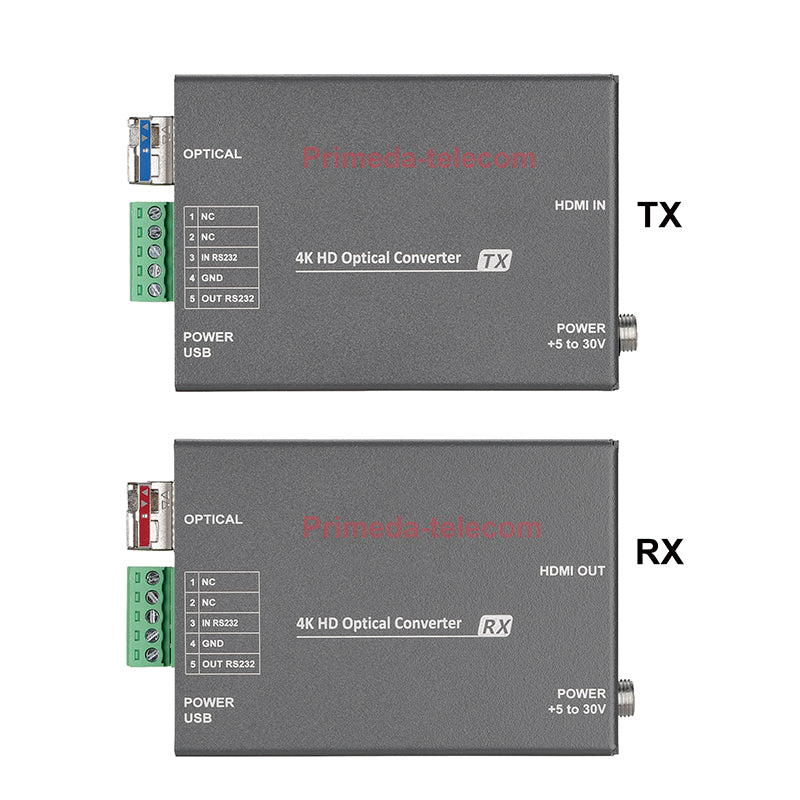

（2）Instalación del equipo: El equipo se puede distinguir entre transmisor y receptor, y está claramente indicado en la etiqueta e impreso en el chasis del equipo.

（3）Se recomienda utilizar un cable de fibra óptica corto para la primera prueba de conexión para garantizar que todas las funciones del equipo sean normales. Luego, realice la prueba de transmisión a larga distancia.

Resolución de problemas

El indicador de alimentación es anómalo (POWER)

Respuesta: Compruebe si el adaptador de corriente cumple los requisitos del equipo o si el adaptador de corriente falla.

Si el enchufe no está bien ajustado o está suelto.

El indicador de fibra es anómalo (FIBER)

Respuesta: Compruebe si la interfaz de fibra óptica está suelta y no está conectada.

Compruebe si la fibra óptica está demasiado atenuada.

El indicador de vídeo es anómalo (VIDEO)

Respuesta: Compruebe la fuente de señal.

Sustituya el cable de vídeo.

El indicador de datos es anómalo (DATA)

Respuesta: Compruebe el puerto COM, si la velocidad de transmisión es consistente.

Compruebe si el cable del puerto serie está conectado al revés.

.
