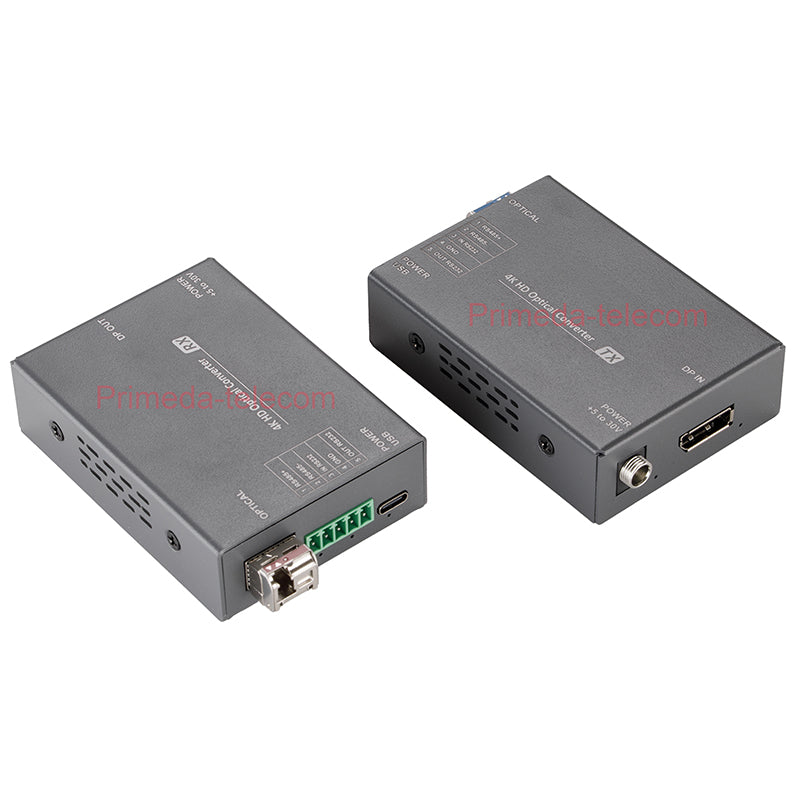

Extensor Displayport DP sobre fibra óptica 4K@60Hz con RS485 RS232 SFP LC monomodo fibra única hasta 10km Calidad profesional de emisión Latencia cero

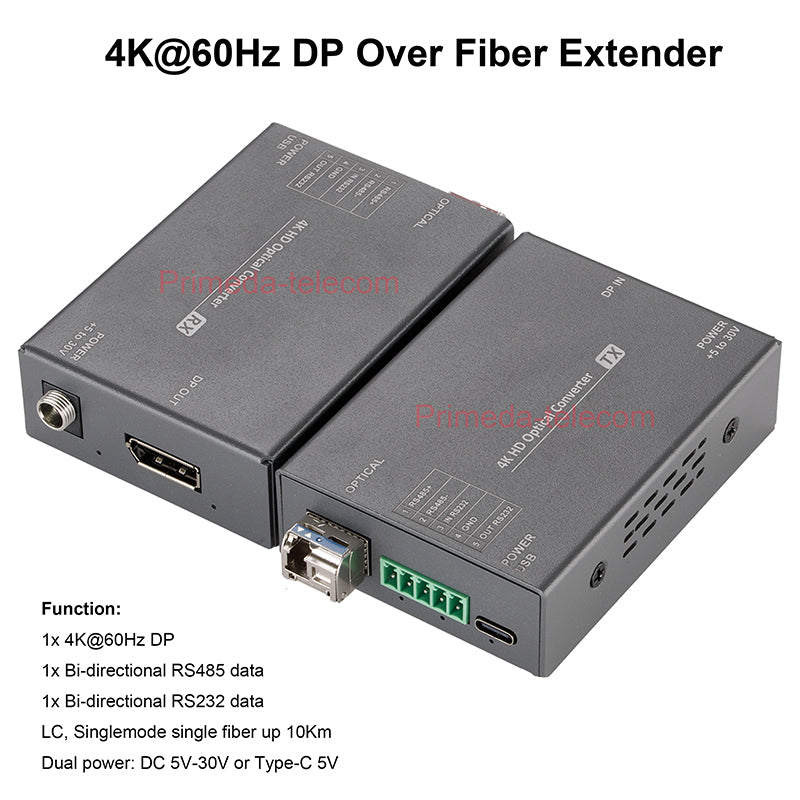

Función:

1x DP 4K@60Hz

1x Datos RS485 bidireccionales

1x Datos RS232 bidireccionales

LC, fibra única monomodo hasta 10 km

Doble alimentación: CC 5V-30V o Tipo-C 5V

Atención:

El transceptor óptico DP de nuestra empresa (PMD-4KDP-60Hz-2D-LC-10Km) y el transceptor óptico HDMI (Busque "PMD-4KHDMI-60Hz-RS232-LC-10Km" en nuestra tienda) admiten interconexión (como transmisión DP, recepción HDMI, o transmisión HDMI, recepción DP);

Característica:

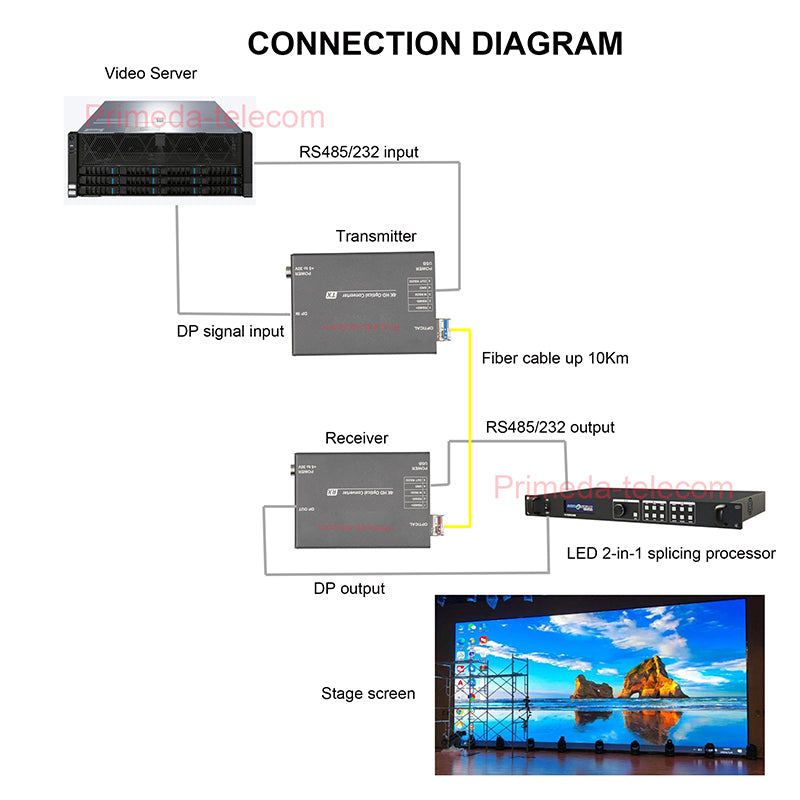

El conversor de DP a fibra óptica 4K puede transmitir 1 canal de DP 4K@60Hz y 1 canal de datos RS232 bidireccional y 1 canal de datos RS485 bidireccional a través de una fibra óptica, logrando una transmisión sin pérdidas y sin retardo a una distancia de hasta 10 km.

Transmisión a larga distancia: Transmite señales DP hasta 10 km a través de fibra monomodo o 300 m a través de fibra multimodo, perfecto para grandes configuraciones de distribución AV comerciales y profesionales. Cada kit incluye dos módulos SFP+ de 10G (10 km), lo que permite una implementación inmediata sin compras adicionales.

El video DP cumple con el estándar VESA DisplayPort 1.2;

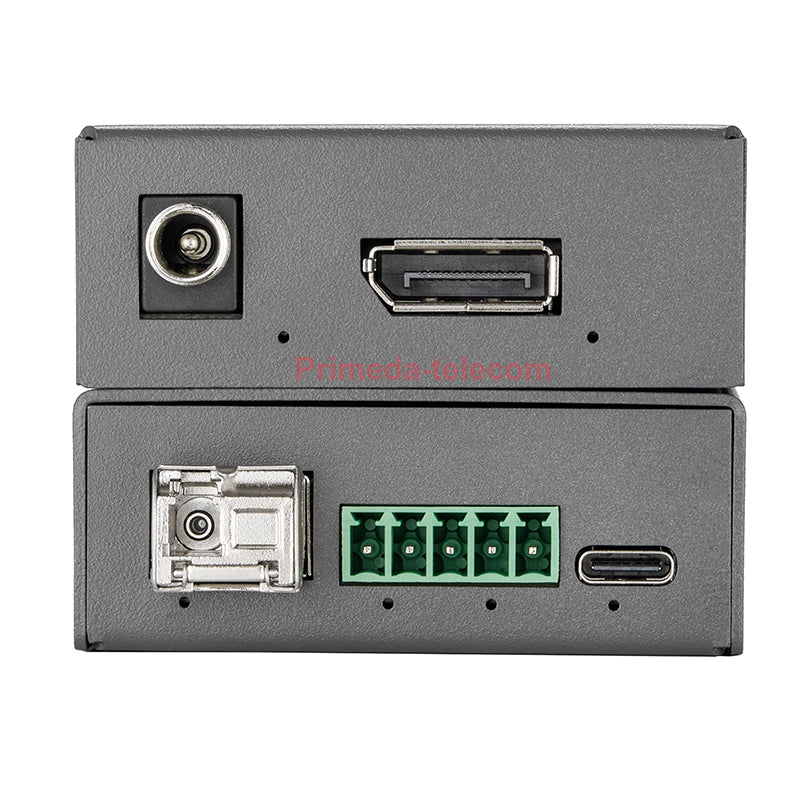

El dispositivo tiene un diseño de fuente de alimentación de amplio voltaje de 5 a 30 V y proporciona dos modos de alimentación: CC 5.5*2.1 y una interfaz USB Tipo-C. Esto lo hace más flexible y conveniente para su uso en varios escenarios.

Soporta cifrado HDCP1.4/2.2/2.3 para garantizar la seguridad del contenido; Soporta EDID personalizado, pantalla 3D y HDR;

El video adopta el modo de transmisión transparente EDID para garantizar una coincidencia inteligente entre el dispositivo de visualización y el dispositivo fuente, evitando problemas de visualización causados por parámetros incompatibles (como errores de resolución o distorsión de imagen), y mejorando la compatibilidad y confiabilidad;

Diseño de módulo óptico SFP enchufable: admite capacidad de conexión en caliente, diseño compacto, gran flexibilidad, puede reemplazar módulos multimodo o de mayor distancia según las necesidades reales, rentable y fácil de mantener.

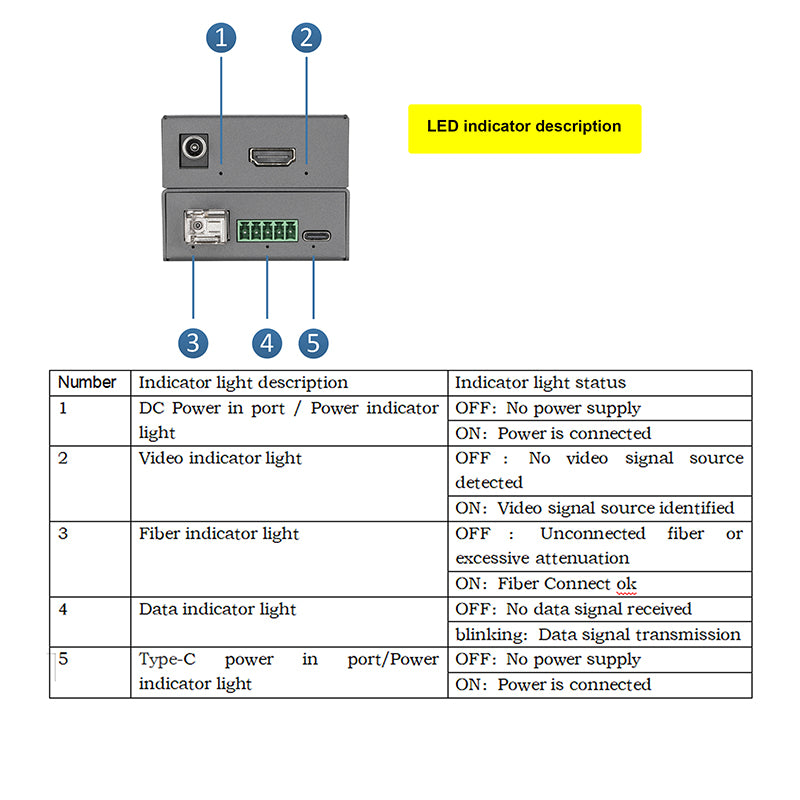

Luces indicadoras de estado completas: proporcionan retroalimentación en tiempo real para ayudar a los usuarios a identificar rápidamente el estado del dispositivo o posibles problemas.

Plug and play, no necesita depuración;

Lista de embalaje

Atención

1.Protección contra rayos, electricidad estática, impermeabilidad y puesta a tierra:

Se recomienda que al instalar el dispositivo, se tenga en cuenta el impacto de la puesta a tierra por rayos y se tomen medidas de prevención. La electricidad estática fuerte dañará el dispositivo óptico y el chip de datos del equipo. Se recomienda que al conectar/desconectar el puerto de datos del convertidor óptico, primero se desconecte la fuente de alimentación del convertidor óptico.

2.Fibra y componentes ópticos:

Tenga cuidado al conectar la fibra óptica, ya que los componentes ópticos del convertidor óptico son muy frágiles y se debe evitar dañarlos. Cabe señalar que la fuente de luz producida por los componentes ópticos del convertidor óptico será perjudicial para los ojos, por lo que no debe haber contacto visual directo con los componentes ópticos del convertidor óptico. Si necesita detectar la potencia óptica del convertidor óptico, utilice el medidor de potencia óptica.

3.Procedimientos de equipo e instalación:

（1）Instalación de fibra óptica: Inserte cuidadosamente la fibra óptica en la interfaz de fibra óptica del terminal óptico después de confirmar que el enlace de fibra óptica cumple con los requisitos de instalación.

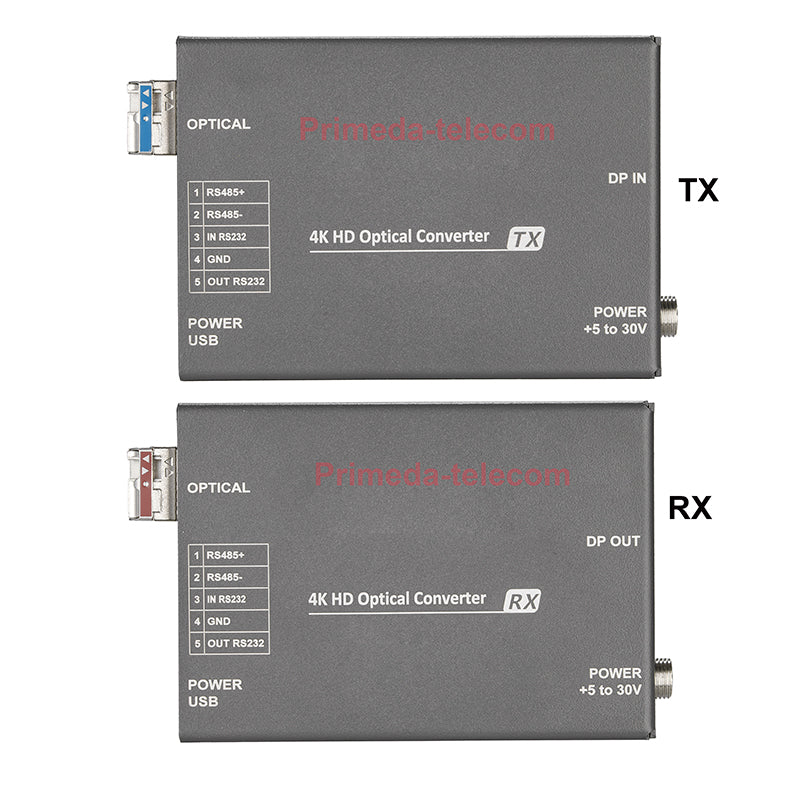

（2）Instalación del equipo: El equipo se puede distinguir entre transmisor y receptor, y se indica claramente en la etiqueta y se imprime en el chasis del equipo.

（3）Se recomienda utilizar un cable de fibra óptica corto para la primera prueba de conexión para asegurar que todas las funciones del equipo sean normales, y luego realizar la prueba de transmisión a larga distancia.

Solución de problemas

El indicador de encendido es anormal (POWER)

Respuesta: Compruebe si el adaptador de corriente cumple los requisitos del equipo o si el adaptador de corriente falla.

Si el enchufe no está bien ajustado o está flojo.

El indicador de fibra es anormal (FIBER)

Respuesta: Compruebe si la interfaz de fibra óptica está suelta y no está conectada.

Compruebe si la fibra óptica tiene demasiada atenuación.

El indicador de video es anormal (VIDEO)

Respuesta: Verifique la fuente de señal.

Reemplace el cable de video.

El indicador de datos es anormal (DATA)

Respuesta: Compruebe el puerto COM, si la velocidad en baudios es consistente.

Compruebe si el cable del puerto serie está conectado al revés.
