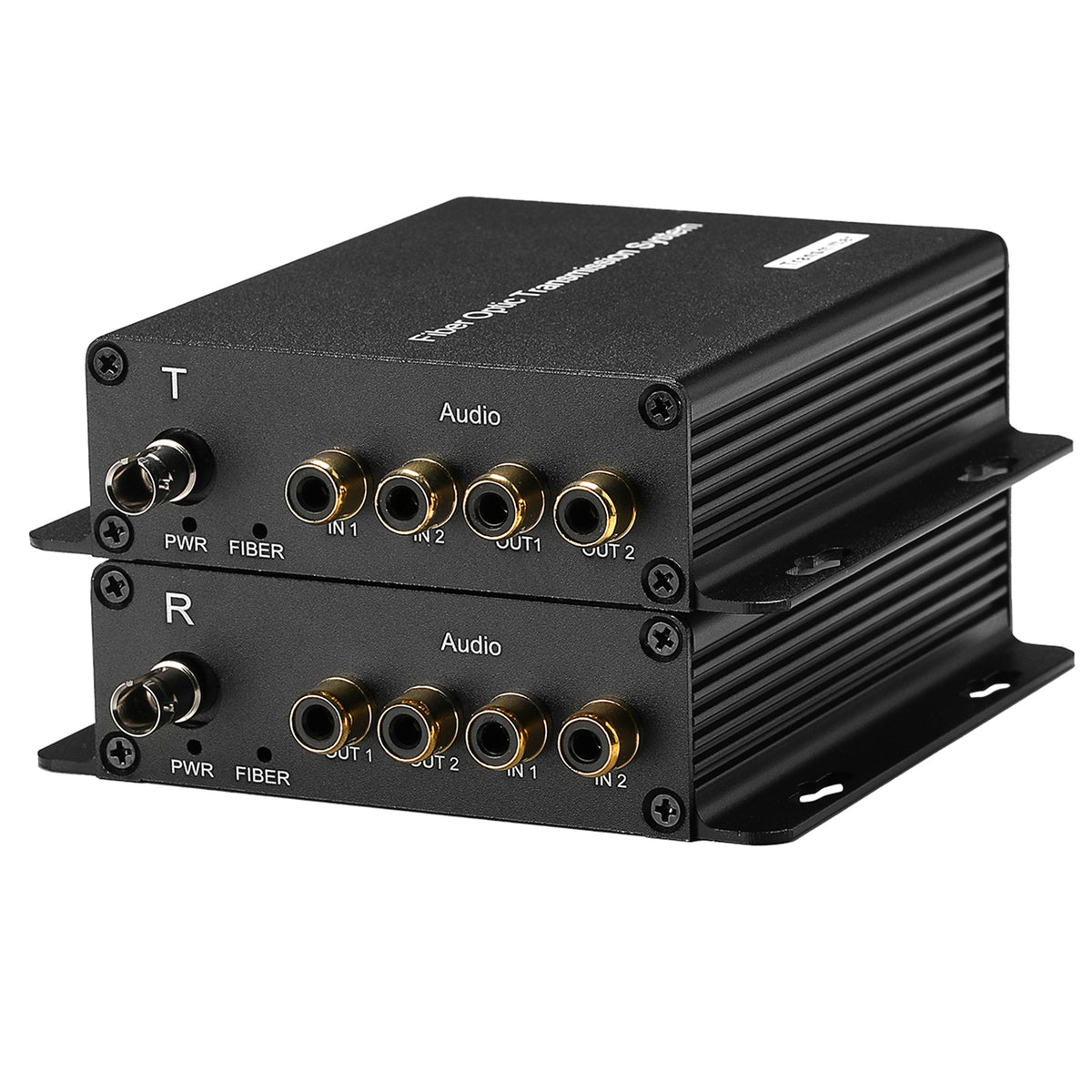

Convertidores de audio RCA no balanceados por fibra - Módulo óptico ST, SM 20Km 1 par

Características:

1. Esta unidad puede extender audio RCA desequilibrado de 2 o 4 puertos a través de un cable de fibra óptica a un extremo lejano. Permite la transmisión síncrona de dispositivos de audio RCA, la señal de audio RCA se transmite desde T (TX) en la dirección de R (RX). El audio RCA bidireccional de 2 puertos es opcional.
2. Con interfaz óptica ST, compatible con cable de fibra óptica monomodo y multimodo. Monomodo de fibra única de hasta 12.4 millas (20 km), multimodo de fibra única de hasta 0.31 millas (500 metros).
3. Adopta FPGA, tecnología de codificación/descodificación digital y recuperación de reloj, alta integración y alta estabilidad, es mucho mejor que los ordinarios del mercado.
4. Diseño compacto, metal resistente. Disipación de calor bilateral.
5. LED para la fuente de alimentación e indicación del estado del enlace de fibra óptica que puede monitorear el estado operativo del sistema.
6. Se utiliza normalmente en aplicaciones para campus, lugares públicos, escenarios, teatros, estadios, parques, transmisiones, audio de estudio y más. Y están disponibles para tipo independiente y de escritorio, o montados en la pared, instalaciones.
7. No es necesario configurar, simplemente conecte un puerto ST óptico y conectores de audio RCA en los lados TX y RX.

Descripción general

El transceptor óptico de audio analógico desequilibrado es un convertidor óptico de fibra de datos analógicos estéreo de un solo chip que utiliza tecnología de convertidor de flujo de bits (ADC). Los requisitos de bajo consumo de energía y bajo voltaje hacen que el dispositivo sea ideal para su uso en dispositivos portátiles de datos y audio de bajo voltaje y baja potencia.

Especificación de audio

1. Onda sinusoidal de salida de tamaño completo, 997 Hz; MCLK = 12.288 MHz. Fs modo de probabilidad básica = 48 kHz, SCLK = 3.072 MHz,

2. Ancho de banda de medición de 10 Hz a 20 kHz; Fs es modo de alta velocidad = 96 kHz,

Configuración de audio avanzada

1. Configuración de entrada de un solo extremo estéreo

2. Alta linealidad, rango dinámico y baja distorsión

Puerto óptico:

1. Conector óptico: ST (FC/SC/LC es opcional).
2. Longitud de onda: 1310 nm y 1470 nm ~ 1610 nm.
3. Potencia de transmisión >-7 db
4. Sensibilidad de recepción >-24 db
5. Rango de transmisión: 0-20 km para SM, 0-500 m para MM.
6. Tipo de fibra óptica: universal 9/125u monomodo, 50/125u o 62.5/125u multimodo.

Índice de audio:

1. Ancho de banda dinámico: 96 dB
2. Distorsión armónica total (THD): -68 dB
3. Relación señal/ruido: -68 dB
4. Relación señal/ruido (S/N): 60 dB
5. Frecuencia de muestreo: 32 kHz 44.1 kHz 48 kHz
6. Muestreo A/D de audio: 24 bits
7. Respuesta de frecuencia: 10 ~ 20 kHz
8. Desajuste de ganancia entre canales: 0.1 dB
9. Error de ganancia: ±5%
10. Deriva de ganancia: 100 ppm/°C
11. Característica amplitud-frecuencia: ≤±0.5 dB
12. Impedancia de entrada/salida de audio: 600 Ω balanceada
13. Voltaje máximo de entrada/salida de audio: 0 ~ 2 V

Indicadores LED:

1. PWR: ENCENDIDO al encender. Apagado al apagar.
2. FIBRA: Apagado cuando la señal de fibra óptica está bloqueada o atenuada excesivamente. Encendido cuando la señal de fibra se recibe correctamente.

Especificaciones generales:

1. Temperatura de funcionamiento: -20 a 70 °C
2. Temperatura de almacenamiento: -40 a 80 °C
3. Humedad relativa: 5 a 95% (sin condensación)
4. Vida útil (MTBF): >100.000 horas
5. Instalación: independiente.
6. Soporta amplio rango de voltaje de trabajo: AC100-240V 50/60Hz, DC5V
7. Enchufe de alimentación: el estándar US/EU/UK/AU es opcional.
8. Dimensiones: 104 mm (L) × 104 mm (W) × 28 mm (H).

El paquete incluye:

• 1x Transmisor de fibra de audio desequilibrado
• 1x Receptor de fibra de audio desequilibrado
• 2x Adaptador de fuente de alimentación
• 1x Manual.
