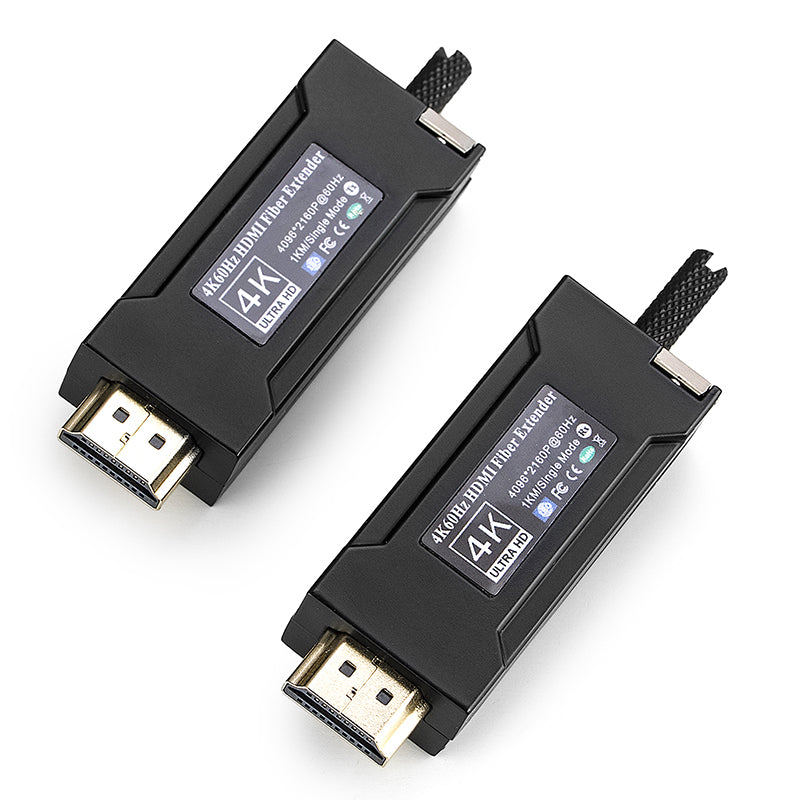

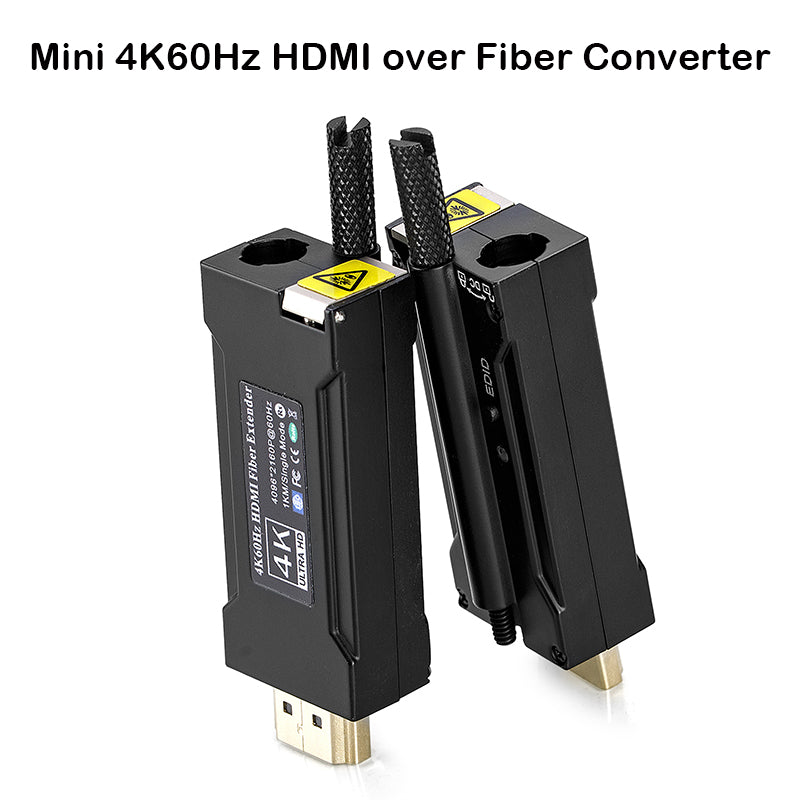

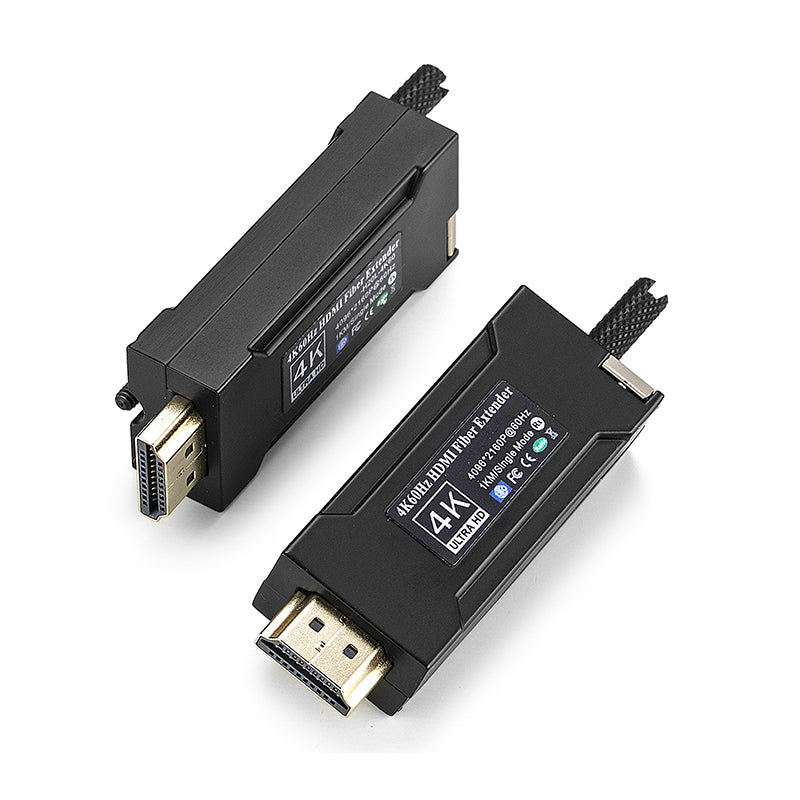

Мини 4K@60 Гц HDMI по оптоволокну конвертер, LC одномодовый одинарный оптоволоконный до 1 км, EDID, с блокировкой несжатый без потерь высокоскоростной 10 Гбит/с, пара

5. Радио-, теле- и видеозапись;

6.Видеоконференции ;

7. Система предоставления и отображения информации;

8. Командно-диспетчерский центр;

Информация о заказе

Функции

1. Поддержка обратной совместимости с разрешением 4Kx2K@60 Гц;

2. Встроенный режим EDID и режим ручного обучения EDID , поддержка переключения режима кнопкой ;

3. Поддержка функции сохранения памяти EDID после выключения питания;

4. Поддержка технологии одностороннего питания и возможность питания от порта HDMI источника сигнала;

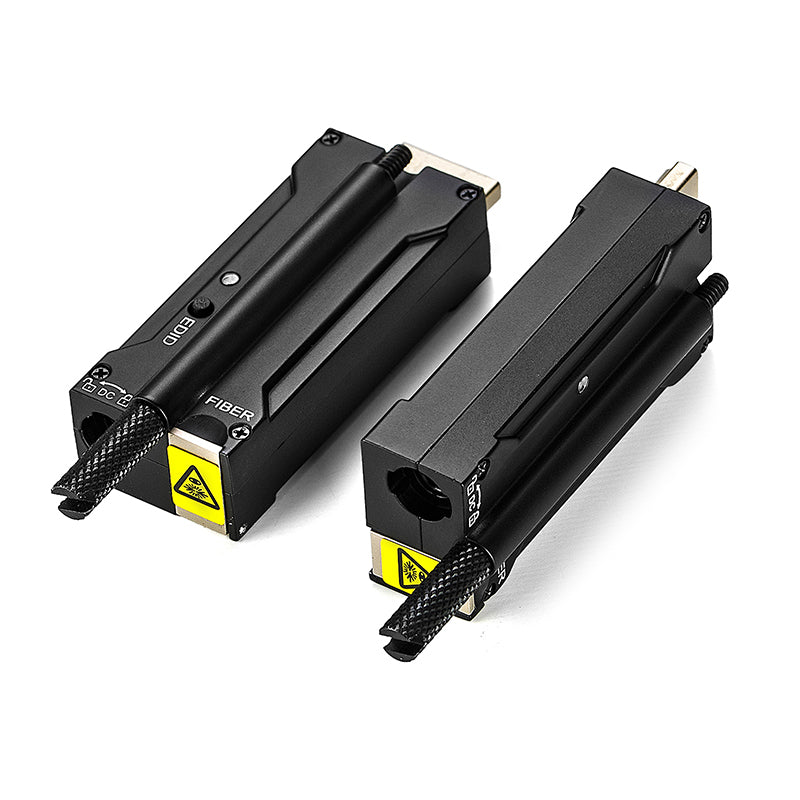

5. Поддержка защиты от пыли оптоволоконных интерфейсов и наличие противоотрывной конструкции для предотвращения потери пылезащитных чехлов;

6. Закрепите розетку питания замком , чтобы предотвратить падение оборудования во время работы ;

7. Поддержка переносной установки задних длинных винтов;

8. Поддержка передачи по одному волокну 1 км по одномодовому кабелю.

9. Поддержка светового индикатора состояния;

10.Подключи и работай, без отладки;

Технические характеристики

Размер продукта (единица измерения: мм)

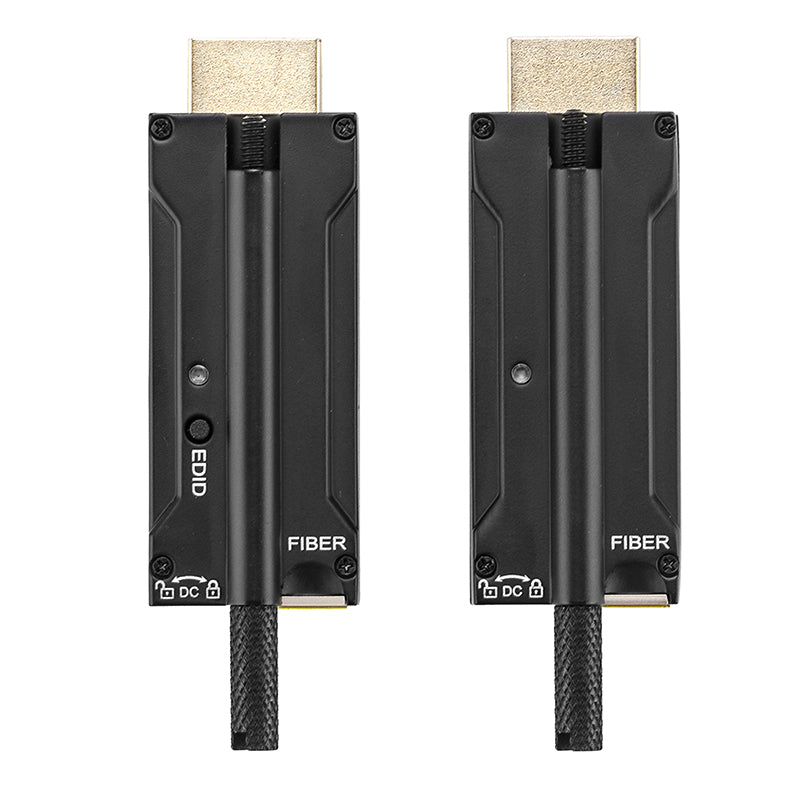

Примечание: Только передатчик с кнопкой ручного обучения EDID.

Операция

1. Рекомендуется в первый раз использовать короткую оптоволоконную линию связи, чтобы убедиться, что все функции оборудования работают нормально, а затем выполнять передачу на большие расстояния ;

2. Оптоволоконный преобразователь Mini HDMI может питаться от порта источника сигнала HDMI , но для обеспечения стабильности работы системы рекомендуется использовать адаптер питания для работы ;

3. Цветовое пространство составляет 4:2:0 при передаче видеосигнала 4K@60 Гц ; цветовое пространство поддерживает RGB, YCbCr 4:4:4/4:2:2, YUV 4:2:0 при передаче видеосигнала 4K30 Гц и обратно совместимое ; Примечание: его цветовое пространство может достигать только 420, не может достигать 444.

4. Клавиша EDID — это переключатель между встроенным EDID устройства и ручным изучением EDID;

Инструкции по переключению режима EDID

Описание состояния светодиода

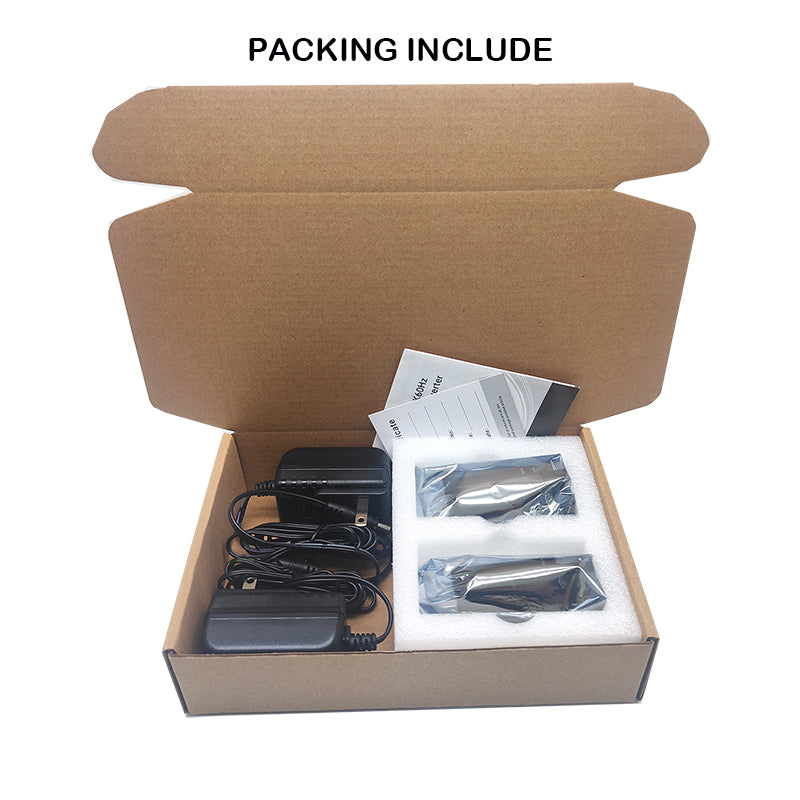

Товарная накладная

Внимание

Молниезащита, статическое электричество и заземление:

При установке устройства рекомендуется учитывать влияние молнии на заземление и принимать меры предосторожности . Сильное статическое электричество может повредить оптическое устройство и чип данных в оборудовании . При подключении /отключении порта данных оптического преобразователя рекомендуется сначала отключать питание оптического преобразователя . Корпус оборудования не является водонепроницаемым, монтажная коробка оборудования должна считаться полностью водонепроницаемой.

Волоконно-оптические компоненты :

Будьте осторожны при подключении оптического волокна, так как оптические компоненты оптического преобразователя очень хрупкие, и следует избегать повреждение оптических компонентов . Следует отметить, что источник света, создаваемый оптическими компонентами оптического преобразователя, будет вреден для глаз , поэтому не допускайте прямого контакта с глазами. с оптическим компонентом оптического преобразователя . Если вам необходимо определить оптическую мощность оптического преобразователя , используйте измеритель оптической мощности .

Оборудование и процедуры установки :​

(1) Установка оптоволокна: осторожно вставьте оптоволокно в оптоволоконный интерфейс оптического терминала, убедившись, что оптоволоконная линия соответствует требованиям установки.

(2) Установка оборудования: Оборудование можно различить на передатчик и приемник, это четко указано на этикетке и напечатано на корпусе оборудования.
