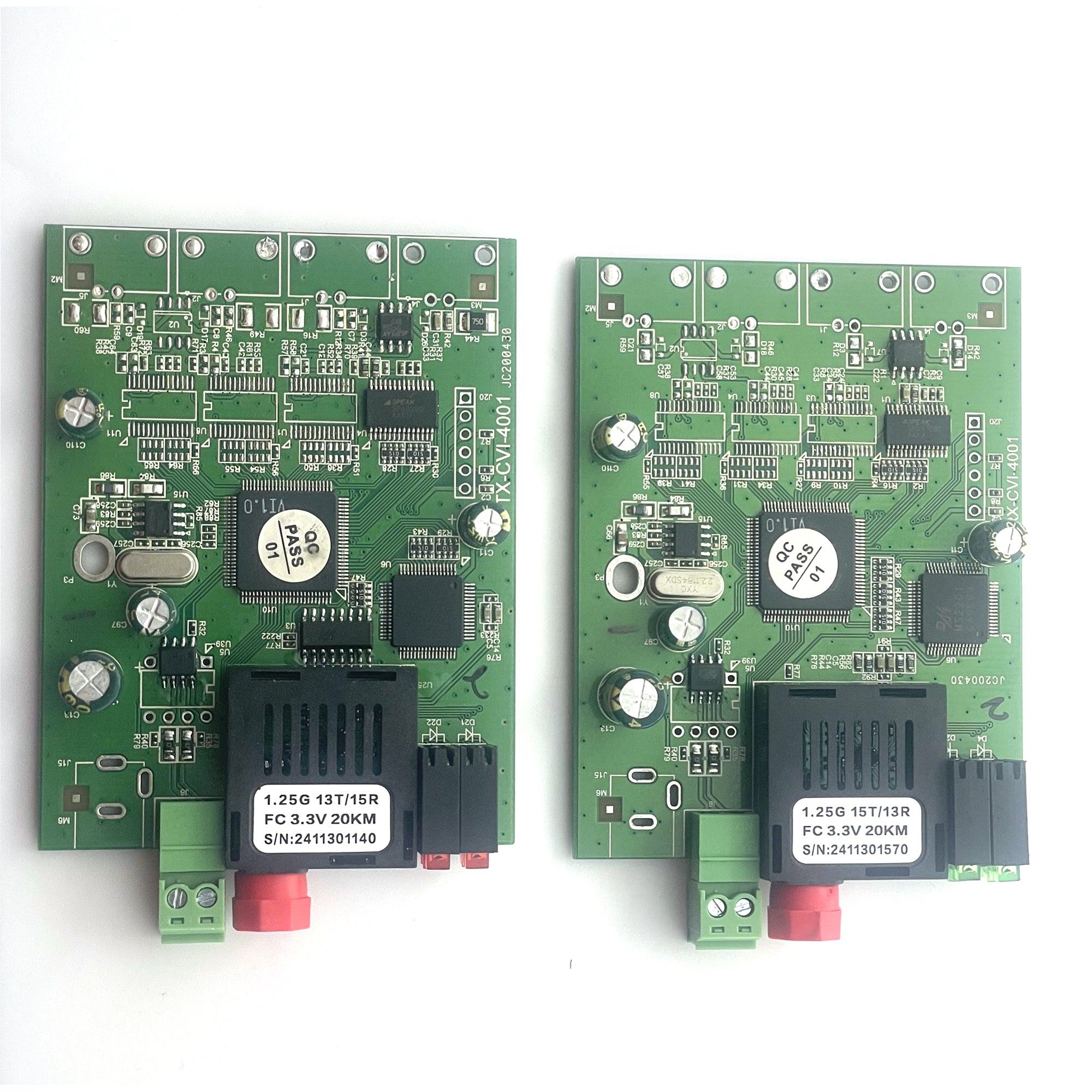

Волоконно-оптический передатчик и приемник видео высокой четкости с данными RS485 PCBA TX и RX A пара для FPV

Функция продукта

1x 960P Видео (совместимо с 720P и аналоговым видео CVBS)

1x RS-485 данные (обратное направление)

FC-волоконный соединитель

Одномодовое одиночное волокно до 20 км

Тип поддерживаемой камеры:

ТВИ: 960P (1280×960), 720P (1280×720)

CVI: 960P (1280×960), 720P (1280×720)

АХД: 960P (1280×960), 720P (1280×720)

Аналоговые камеры (формат видео: PAL, NTSC, SECAM)

Сделанный на заказ:

Видео и TTL/RS232/RS485 опционально, 1080P/960P/аналоговая камера опционально. многоканальный TTL/RS232/RS485 опционально. OEM-завод, быстрое производство, отличные цены, свяжитесь с нами, если необходимо.

Особенность:

1. Эта система передачи видео по оптоволокну используется для передачи видеосигналов 960P/720P CVI AHD TVI HD на удаленные устройства отображения с помощью одного оптоволоконного кабеля FC/FC.

2. Большая дальность передачи, одномодовое волокно 0~20 км, совместимо с многомодовым волокном 0~300 метров.

3. Поддержка камер 960P/720P CVI TVI AHD HD и аналоговых (CVBS) камер.

4. Видеоформат, совместимый с PAL, NTSC, SECAM

5. Среднее время наработки на отказ: более 100 000 часов

6. Подключи и работай, не нужно настраивать.

Цель:

Основная цель — преобразовать видеосигналы в оптические сигналы и передать их по оптическим волокнам. Он может кодировать и преобразовывать собранные изображения или видеосигналы в оптоэлектронные сигналы, передавать их на удаленный декодер по оптическим волокнам, а затем представлять видеоизображения высокой четкости после декодирования и обработки.

Широко используется в различных сценариях, где требуется высококачественная передача видео на большие расстояния, например, в телекоммуникациях, энергетике, мониторинге, промышленном управлении и других областях.

Среда применения

1. Радиовещание и телевидение

2.Система наблюдения

3. Дистанционное образование, поддержка удаленного интерактивного обучения и видеосвязи в реальном времени.

4.Промышленный контроль и многое другое

Оптический индекс:

Оптический интерфейс: FC

Оптоволокно: одномодовое (9/125 мкм), многомодовое 50/125 мкм, 62,5/125 мкм

Применимое оптоволокно: одномодовое и совместимое с многомодовым оптоволокном.

Расстояние передачи: одномодовое волокно 0-20 км, многомодовое волокно 0~200 метров

Видео индекс:

Видео: 1 канал

Видеоинтерфейс: BNC

Входное/выходное сопротивление видео: 75 Ом (несимметричное);

Полоса пропускания видео 100 МГц;

Совместимость с видеоформатами PAL, NTSC, SECAM;

Входной уровень отправителя: > 500 мВпик-пик

Уровень выходного сигнала приемника: 1Впик-пик

Входное и выходное сопротивление: 75 Ом

Время нарастания и спада приемника: <0,8 нс

Максимальный джиттер приемника: <0,2 UI

Индекс данных:

Передача данных по RS-485 в обратном направлении для удаленного управления камерой.

Разъем: клеммная колодка, 2 провода.

Общий индекс

1. Адаптер питания: AC100~240V DC 5V2A (стандарт США/ЕС/Великобритании/Австралии является опциональным)

2. Рабочая температура: -40 ~ + 85 градусов

3. Температура хранения: -40 ~ + 85 градусов

4. Влажность: 0 ~ 95% без конденсации

5. Среднее время наработки на отказ: ≥100 000 часов

В пакет включено:

1 x Видеопередатчик PC Board

1 x Видеоприемник PC Board

1 х Руководство пользователя
