4 Bidi 3G-SDI Видео XLR сбалансированный Аудио Gigabit Ethernet Удлинитель по оптоволокну - Несжатое качество вещания Одномодовый до 20 км Профессиональный

Описание:

Устройство может синхронно передавать двунаправленные 4 канала 3G-SDI видео/аудио и 1 двунаправленный сбалансированный звук XLR, а также 2 Gigabit Ethernet и 1 двунаправленный RS485 данные по оптоволоконному кабелю на большие расстояния. Дальность передачи до 20 км по одномодовому оптоволокну. Передача несжатого аудио и видео в реальном времени, высокое качество профессионального вещания, без задержек.

Быстрое изготовление на заказ, OEM, MOQ 1set приемлемо. Свяжитесь с нами, если нужно.

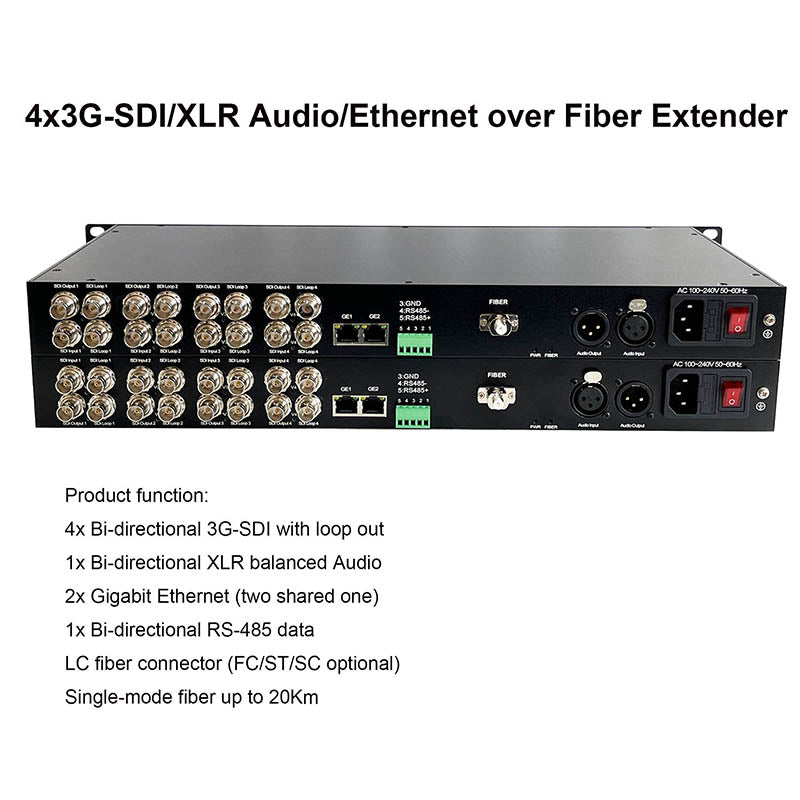

Функция:
1. 4x двунаправленных 3G-SDI с петлевым выходом
2. 1x двунаправленный XLR сбалансированный аудиовыход
3. 2x Gigabit Ethernet (два общих)
4. 1x двунаправленный порт RS-485
5. Волоконно-оптический разъем LC (FC/ST/SC опционально)
6. Одномодовое оптоволокно до 20 км.

Функции

1. Расширьте 4 канала двунаправленной передачи несжатого видео 3G-SDI, HD-SDI или SD-SDI по одному оптоволокну.
2. Поддержка разрешения видео 1080P@60,59.94, 50,30,25,24 Гц и 1080I@60,50 Гц и более.
3. Поддерживает совместимость с SMPTE 424M, SMPTE 292M, SMPTE 259M или DVB-ASI
4. Поддержка 1 канала двунаправленного сбалансированного звука XLR.
5. Поддержка 2-канального Gigabit Ethernet (два общих), сетевой сигнал может передаваться по одному и тому же оптоволокну от передатчика к приемнику. Дальность передачи до 20 км (12,4 мили). Он может передавать сетевой сигнал, например, на ПК и IP-камеру с разъемом RJ45.
6. С восстановлением часов, формированием часов
7. Поддерживает встроенный цифровой аудиопоток
8. Поддержка одномодового оптоволокна на расстоянии до 20 км (12,4 мили), совместимость с многомодовым оптоволокном на расстоянии 0–200 метров
9. Передача видео в реальном времени для исключительного качества и разрешения
10. Светодиодный индикатор состояния обеспечивает быструю индикацию рабочих параметров
11. Отсутствие электромагнитных и радиочастотных помех, отсутствие контуров заземления, поддержка «горячей» замены.
12. Нет необходимости в настройке, подключи и работай.

SDI-видео:
1. Физический интерфейс: BNC
2. Максимальное разрешение: 1920 x 1080 при 60 Гц
3. Сопротивление видеовхода и выхода: 75 Ом (несбалансированное)
4. Напряжение видеовхода/выхода: типичное: 1 В (размах), мин. 0,5 В (размах), макс. 1,5 В (размах)
5. Скорость передачи видео: макс. 2,97 Гбит/с
6. Стандарт видео SDI: SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI.

Аудиопорты XLR:
Количество каналов: 1 двунаправленный
Входной разъем: XLR (мама).
Выходной разъем: XLR (штекер).
Входное/выходное сопротивление: 600 Ом.
Максимальное входное/выходное напряжение: 4,0 Впик-пик.
Уровень сигнала: 0,5-4 Впик-пик.
Частота дискретизации: 192 кГц.
Отношение сигнал/шум: 100 дБ.
Защита аудиоинтерфейса от молний уровня III, соответствующая IEC61000-4-5 (8/20 мкс). Дифференциальный режим: 6 кВ.

Данные
1. Физический интерфейс: стандартный промышленный блочный терминал
2. Интерфейсный сигнал: RS485 обратное направление
3. Скорость передачи данных: 0-400 Кбит/с
4. BER < 10 -9
5. Режим работы: полный дуплекс/полудуплекс

Относящийся к окружающей среде
1. Рабочая температура: -20°С ~ +75°С
2. Температура хранения: -40°С ~ +85°С
3. Рабочая влажность: 0% ~ 95% (без конденсации)
4. Среднее время безотказной работы:>100 000 часов

В пакет включено:

• 3G-SDI-передатчик
• 3G-SDI-приемник
• 2 x Внешний кабель питания (стандарт США/ЕС/Великобритании/Австралии опционален)
• 1x БЕСПЛАТНЫЙ 3M оптоволоконный патч-корд
• 1 х Руководство пользователя
