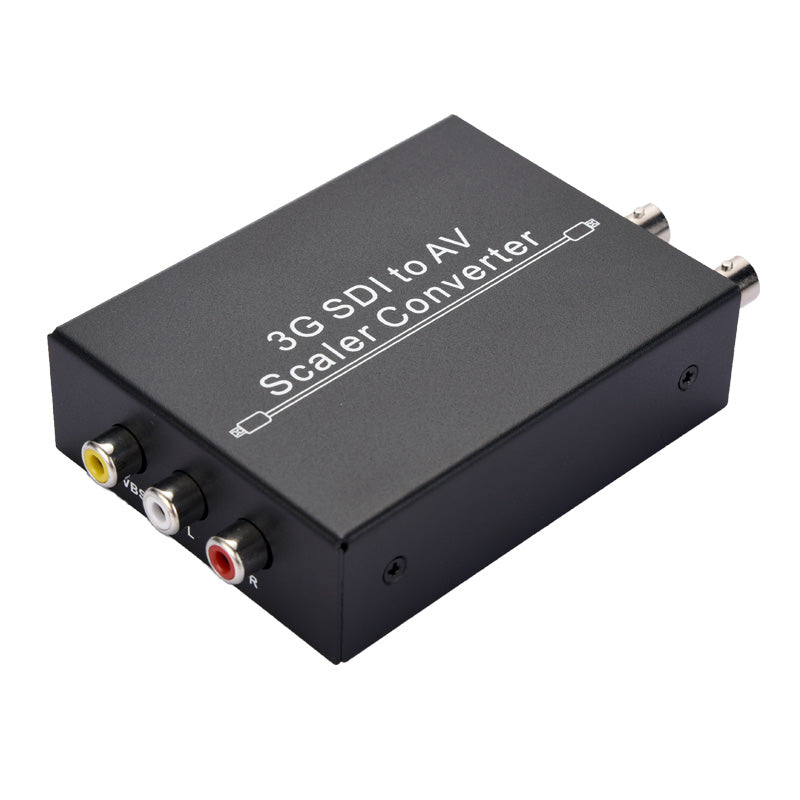

Конвертер масштабирования 3G SDI в AV

Описание:

Преобразователь масштабирования SDI в AV позволяет отображать сигналы HD-SDI и 3G-SDI на ЭЛТ или HDTV, обеспечивая при этом высокую скорость передачи данных 2,970 Гбит/с, что обеспечивает быструю передачу сигнала без потерь. Для профессионалов это означает, что теперь стало проще распространять и расширять сигнал 3G SDI, а также давать возможность отображать свою работу на ТВ благодаря встроенному преобразователю. Кроме того, благодаря конструкции сквозного 3G-SDI пользователи могут одновременно использовать как SDI, так и AV.

Функции

Работа на скоростях 2,970 Гбит/с, 2,970/1,001 Гбит/с, 1,485 Гбит/с, 1,485/1,001 Гбит/с

Выровненный и повторно тактируемый выходной контур

Автоматическое определение режима видео (3G/HD/SD)

Преобразование из SMPTE 425M уровня B в уровень A 1080p 50/59.94/60 4:2:2 10-бит

Подключитесь к другим устройствам, чтобы расширить сигнал на большие расстояния.

Одновременное отображение с сигналами SDI/AV

Альтернативный аудиовыход для аналогового 2CH

Поддерживает дальность передачи сигнала до 300 м для сигналов SD, 200 м для сигналов HD и 100 м для сигналов 3G

Примечание: Кабель протестирован с Belden 1694A. Рабочие расстояния могут отличаться при использовании другого типа кабеля.

Пример применения

Технические характеристики

Стандарт SMPTE 425M Уровень A и B, 424M, 292M, 259M-C

Скорость передачи SDI 2.970 Гбит/с

Разрешение входа/выхода SDI HD:720p@50/60, 1080i@50/60

3G:1080p@24/25/29.97/30/50/59.94/60

Разрешение на выходе CVBS ПАЛ/НТСК

Входной порт 1 x BNC (HD/3G-SDI)

Выходной порт 1 x BNC (HD/3G-SDI), 3 x RCA (CVBS, Л/П)

Источник питания 5 В постоянного тока

Защита от электростатического разряда Модель человеческого тела ±8кВ (воздушный разряд),

±4кВ (контактный разряд)

Размеры 92мм x 67мм x 25мм

Масса 180г

Рабочая температура 0°C ~ 40°C / 32°F ~ 104°F

Температура хранения -20°C ~ 60°C / -4°F ~ 140°F

Относительная влажность 20 ~ 90% RH (без конденсации)

Потребляемая мощность (макс.) 5 Вт

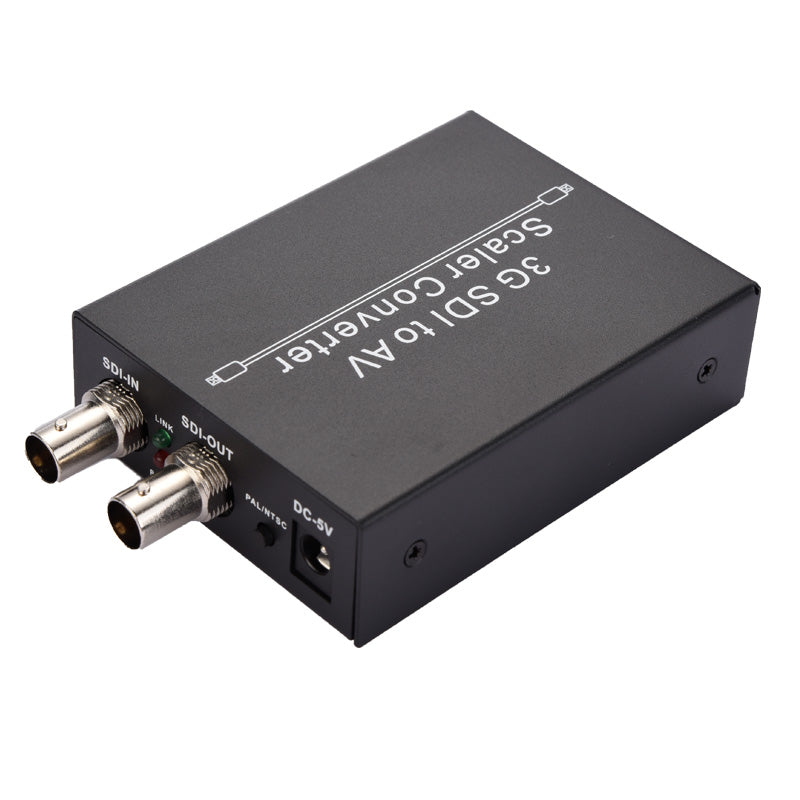

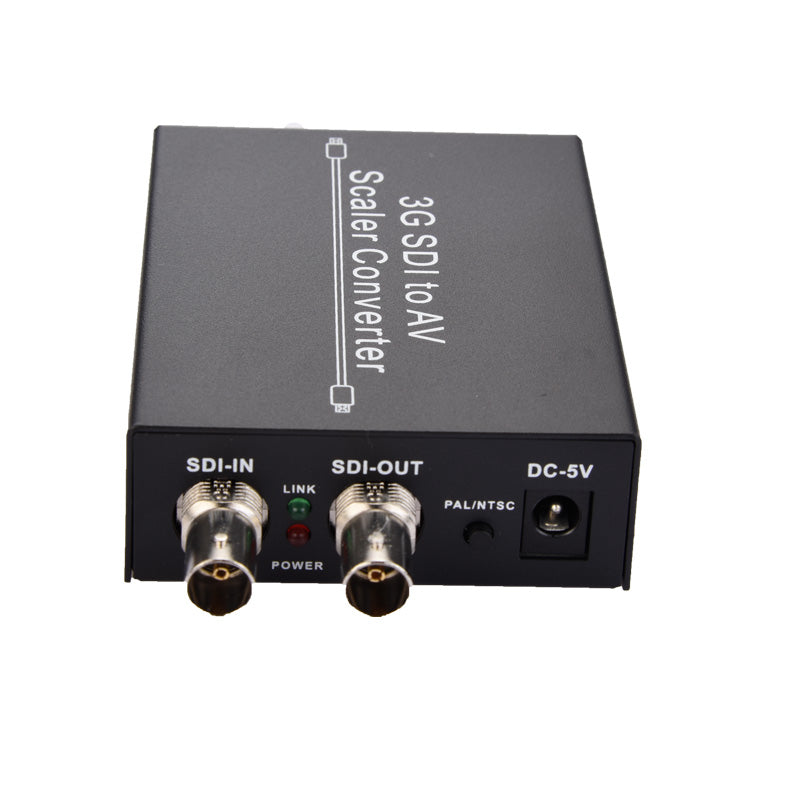

Управление операциями и функции

SDI-IN: к этому слоту подключается выход источника SDI для отправки сигнала SDI для отображения на экране.

SDI-OUT: к этому слоту подключается SDI-дисплей с помощью SDI-кабеля для отображения входного сигнала.

LINK: этот зеленый светодиод загорается, когда устройство подключено с помощью сигнала SDI.

ПИТАНИЕ: этот красный светодиод загорается, когда устройство подключено к источнику питания.

PAL/NTSC: Нажмите эту кнопку, чтобы выбрать PAL или NTSC.

DC-5V: Подключите блок питания постоянного тока напряжением 5 В к устройству и подключите адаптер к розетке переменного тока.

CVBS LR: к этому слоту подключается телевизор с помощью кабеля RCA.

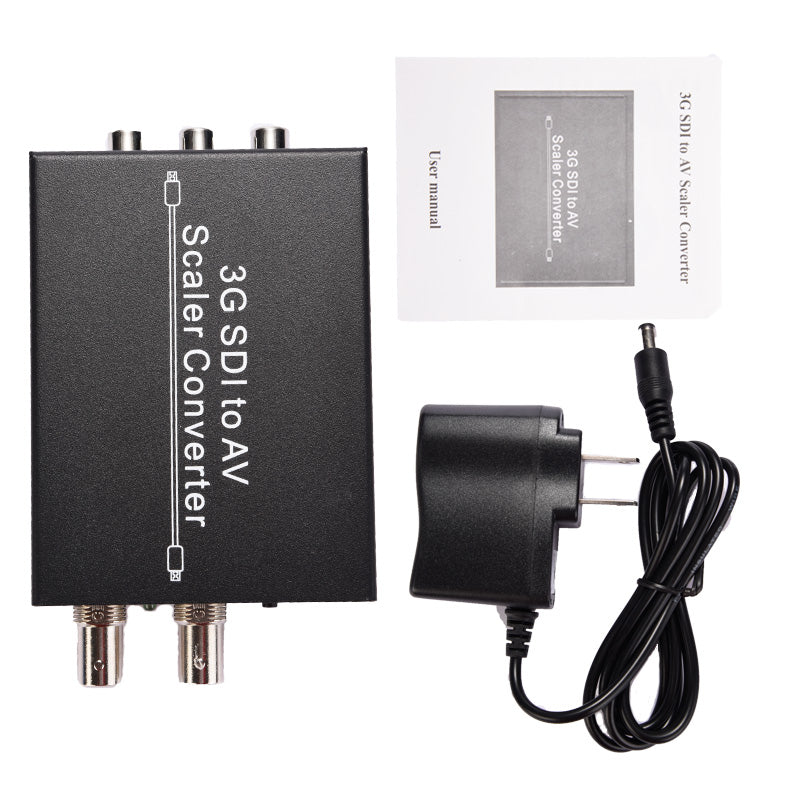

Упаковка

1X3G SDI в AV-конвертер

1X Адаптер питания постоянного тока 5 В
