2 Видео Ethernet Контактные замыкатели Пот телефон через оптоволоконный удлинитель FC одномодовый до 20 км 1 пара

Обзор:

Эта модель многофункциональна: Видео/POTS/Замыкание контактов/Данные/Ethernet/через оптоволоконные удлинители, она может дистанционно управлять камерами и другими функциями по оптоволокну, Рабочее расстояние: одномодовое оптоволокно до 20 км (40 км/60 км/80 км опционально). Совместимо с многомодовым оптоволокном 0~500 м (0~2 км опционально). Оптический интерфейс: FC (SC/ST опционально)

Изготовление на заказ допускается, минимальной суммы нет

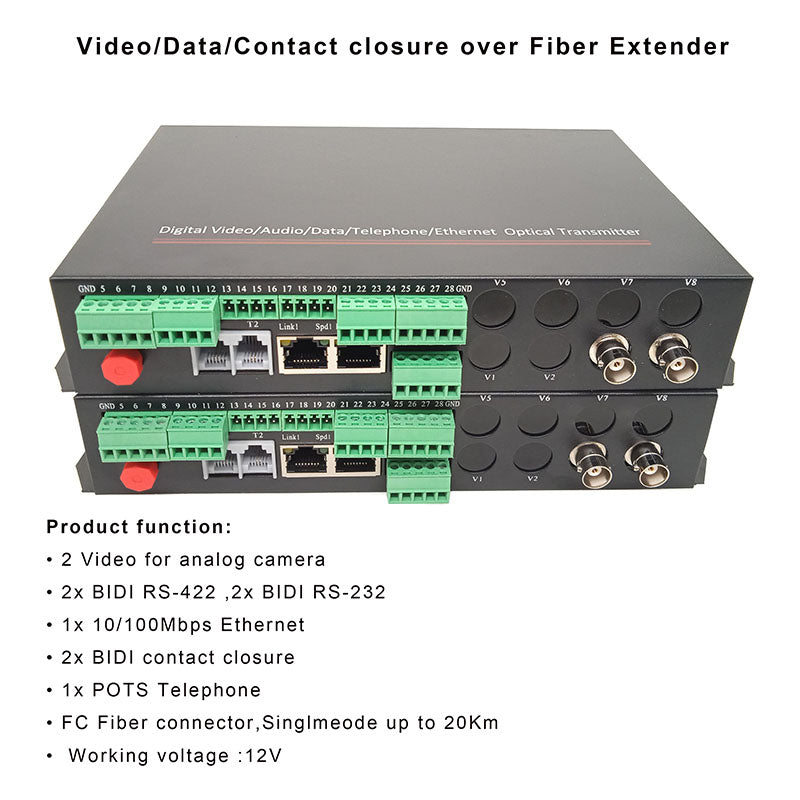

Функция продукта:

• 2 видео для аналоговой камеры

• 2x BIDI RS-422, 2x BIDI RS-232

• 1x 10/100 Мбит/с Ethernet

• 2x замыкания контактов BIDI

• 1x телефон POTS

• Разъем FC Fiber, одномодовый до 20 км

• Рабочее напряжение: 12 В

Видео:

Видеоразъем: BNC

Совместимость с видеоформатами PAL, NTSC, SECAM (только для аналоговой камеры)

Среднее время наработки на отказ: более 100 000 часов

Входное/выходное сопротивление: 75 Ом (несбалансированное)

Входное/выходное напряжение: типичное 1 В (от пика до пика), максимальное 1,2 В (от пика до пика)

Полоса пропускания: 8 МГц

Дискретизация: высокоскоростная дискретизация 15 МГц

Цифровая разрядность: 8/10/12 бит (бит)

Дифференциальный коэффициент усиления: (10% -90% APL) DG <1% (типично)

Дифференциальная фаза: (10% -90% APL) DP <0,8 градуса (типично)

Наклон поля: <0,5%

Соотношение видеосигнала к шуму (взвешенное): С/Ш ≥ 70 дБ (максимальные потери оптической линии связи)

Технические характеристики телефона POTS:

1. Кодирование голоса: кодирование PCM, 64 Кбит/с на голос

2. Ослабление перекрестных помех: ≥65 дБ

3. Сбалансированный шум: ≤63,7 дБмоп

4. Вносимые потери: -3 ± 0,75 дБ

5. Частотные характеристики: от 300 до 3400 Гц (от -0,6 до +3 дБ)

6. Релейный порт (FXO): подключен к коммутатору

7. Входное сопротивление двухпроводного переменного тока: 200+680//0,1 Ом (три компонента)

8. Напряжение звонка: 35 ~ 150 В

9. Частота звонка: 17~60 Гц

10. Возвратные потери: 20 дБ

11. Пользовательский интерфейс (FXS): подключение к телефону пользователя.

12. Входное сопротивление двухпроводного переменного тока: 200+680//0,1 Ом (три компонента)

13. Сопротивление шлейфа пользовательской линии: менее 1 кОм (включая телефон)

14. Пиковое значение напряжения звонка: 110~150 В

15. Частота звонка: 22~28 Гц.

16. Напряжение питания: 28 В

17.Ток питания: 20~50мА;

18.Потери на отражение: 20 дБ

19. Поток колокола: AC90 плюс или минус 15 В

Данные:

RS-232 (2 провода), двунаправленный

RS-422 (4 провода), двунаправленный

Разъем: Клеммная колодка

Ethernet:

Скорость интерфейса: 10/100 Мбит/с адаптивная, по умолчанию рабочее состояние 100 Мбит/с

Тип интерфейса: кабель UPC Cat5 RJ-45

Поддерживаемый протокол: IEEE 802.3U 100Base-TX, стандарт Ethernet 10/100M

Режим работы: полный дуплекс или полудуплекс

Замыкание контактов:

2x замыкание контактов BIDI

Разъем: Клеммная колодка

Обычно используется в системах контроля доступа, срабатывания тревожных событий, автоматизации зданий и систем контроля окружающей среды, пожарных и охранных системах, передаче ИК-сигналов, оборудовании управления светофорами и т. д.

Волоконно-оптический:

Оптический интерфейс: FC

Длина волны: одномодовая 1310/1550 мкм (9/125 мкм).

Дальность передачи: одномодовый до 20 км, многомодовый до 500 метров

Электропитание: переменный ток 100~240 В, постоянный ток 5 В/2 А

Упаковка:

1x Видеопередатчик по оптоволокну

1x Видео волоконно-оптический приемник

2x адаптера питания (стандарт США/ЕС/Австралия/Великобритания опционально)

1x оптоволоконный патч-корд 3м

1x Руководство пользователя
