Несбалансированные RCA аудио преобразователи по оптоволокну - оптический модуль ST, SM 20 км 1 пара

Функции:

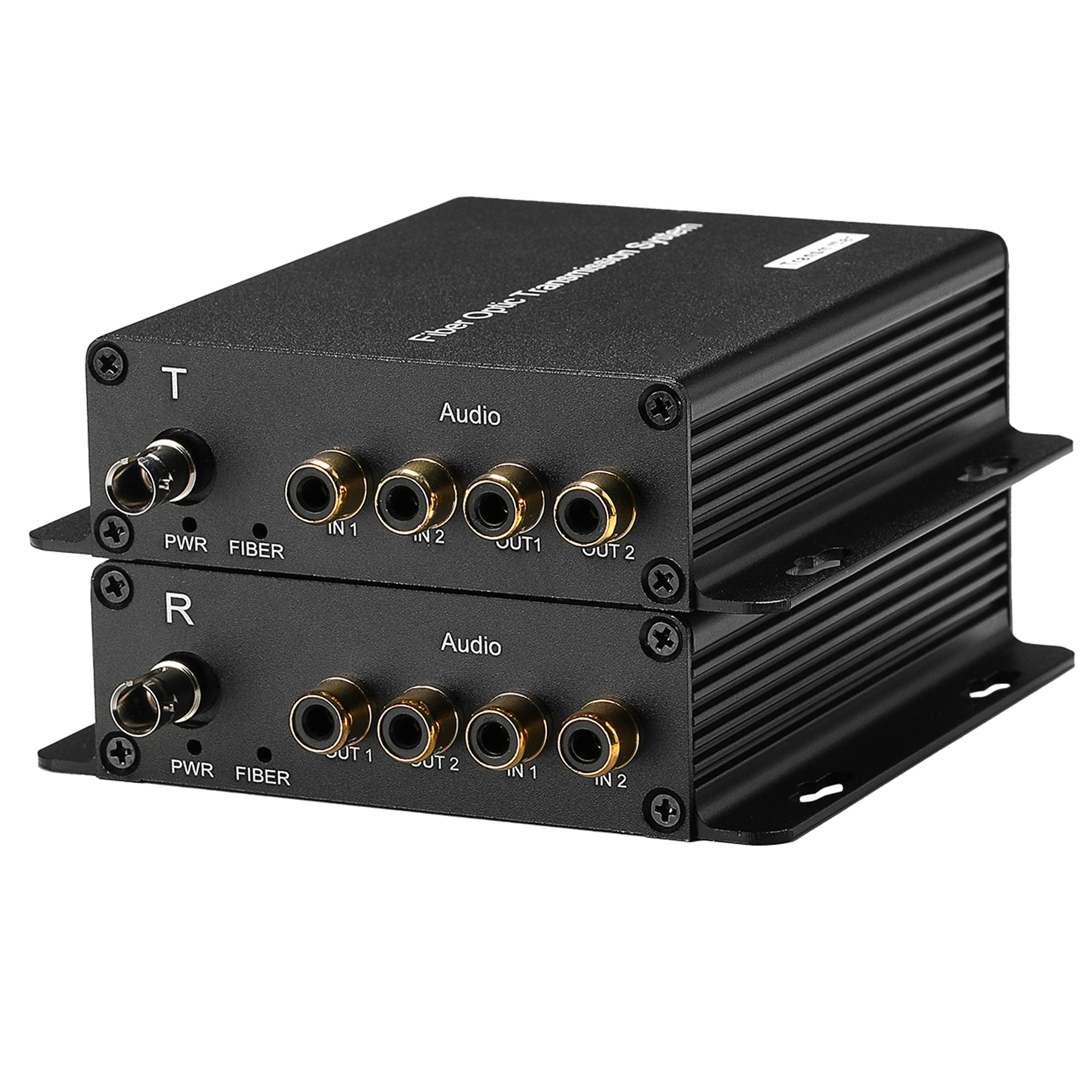

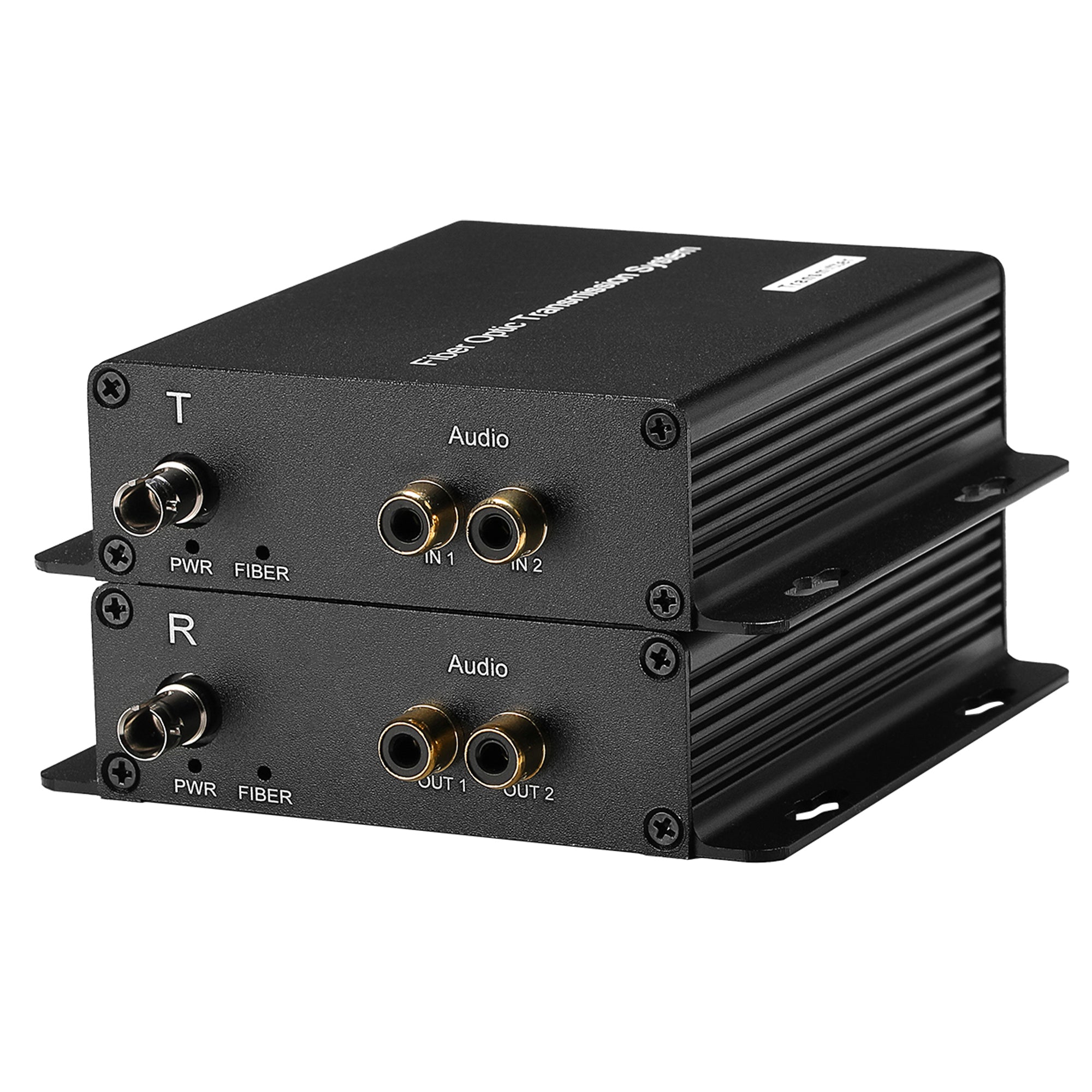

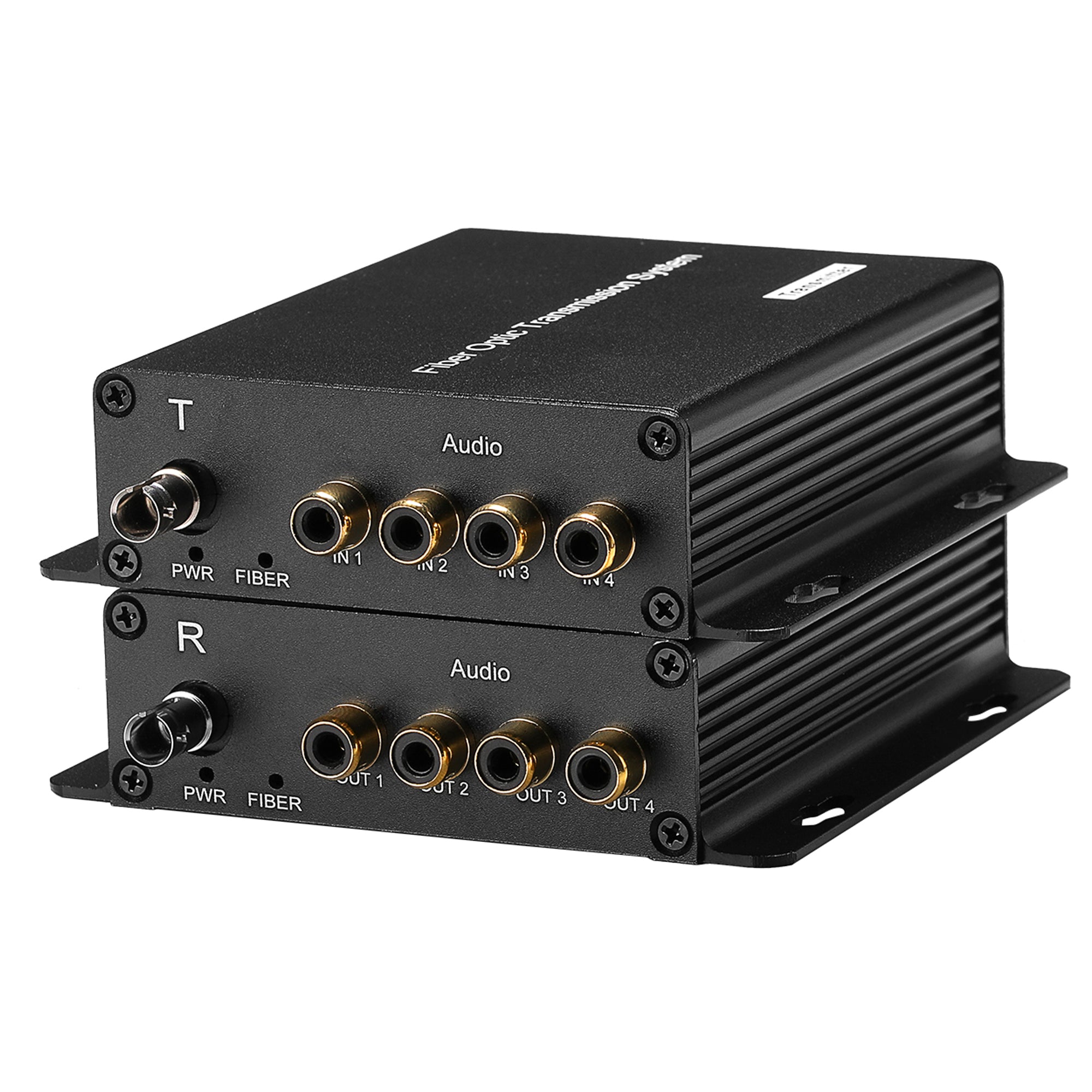

1. Это устройство может удлинять 2 или 4 порта несбалансированного RCA аудио по оптоволоконному кабелю до дальнего конца. Он позволяет синхронную передачу аудиоустройства RCA, сигнал RCA аудио передается от T (TX) в направлении R (RX). Двунаправленный 2 порта RCA аудио является опциональным.
2. С оптическим интерфейсом ST, совместим с одномодовыми и многомодовыми оптоволоконными кабелями. Одномодовое одинарное волокно до 12,4 миль (20 км), многомодовое одинарное волокно до 0,31 мили (500 метров).
3. Применяет ПЛИС, технологию цифрового кодирования/декодирования и восстановления тактовой частоты, высокую интеграцию и высокую стабильность, что намного лучше, чем у обычных устройств с точки зрения маркетинга.
4. Компактный дизайн, прочный металл. Двустороннее рассеивание тепла.
5. Светодиоды индикации состояния питания и оптоволоконной линии связи, которые позволяют контролировать рабочее состояние системы.
6. Обычно используются в кампусах, общественных местах, на сценах, в театрах, на стадионах, в парках, на радиовещании, в студиях звукозаписи и т. д. и доступны для автономной и настольной установки, а также для настенного монтажа.

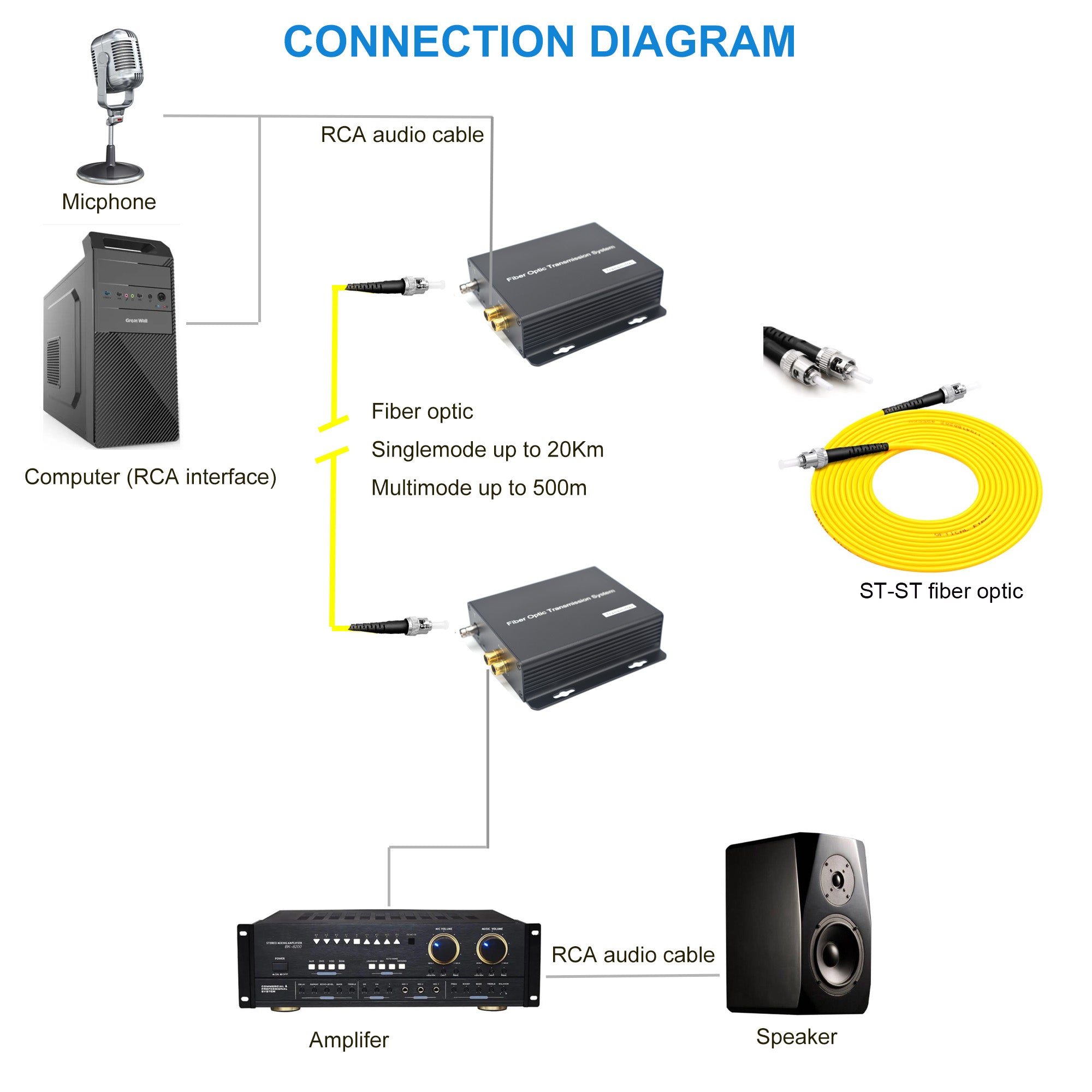

7. Нет необходимости в настройке, просто подключите оптический порт ST и аудиоразъемы RCA на сторонах TX и RX.

Обзор

Несбалансированный аналоговый аудио оптический трансивер представляет собой однокристальный стерео аналоговый волоконно-оптический преобразователь данных, использующий технологию бит-потокового преобразователя (АЦП). Низкое энергопотребление и низкие требования к напряжению делают устройство идеальным для использования в низковольтных и маломощных портативных устройствах передачи данных и звука.

Характеристики аудио

1.Полноразмерная выходная синусоида, 997 Гц; MCLK = 12,288 МГц. Fs базовый вероятностный режим = 48 кГц, SCLK = 3,072 МГц,

2. Полоса пропускания измерений от 10 Гц до 20 кГц; Fs — режим высокой скорости = 96 кГц,

Расширенная конфигурация звука

1. Конфигурация стерео входа с одним выходом

2. Высокая линейность, динамический диапазон и низкий уровень искажений

Оптический порт:

1. Оптический разъем: ST (FC/SC/LC опционально).
2. Длина волны: 1310 нм и 1470 нм~1610 нм.
3. Мощность передачи ＞-7 дБ
4. Чувствительность приемника ＞-24 дБ
5. Дальность передачи: 0-20 км для SM, 0-500 м для MM.
6. Тип оптического волокна: универсальный 9/125u одномодовый, 50/125u или 62,5/125u многомодовый.

Аудио индекс:

1. Динамическая полоса пропускания:96 дБ
2. Коэффициент гармонических искажений (THD): -68 дБ
3. Соотношение сигнал/шум: -68 дБ
4. Отношение сигнал/шум (S/N): 60 дБ
5. Частота дискретизации: 32 кГц 44,1 кГц 48 кГц
6. Аналого-цифровая дискретизация звука: 24 бита
7. Частотная характеристика: 10～20 кГц
8. Несоответствие усиления между каналами: 0,1 дБ
9. Погрешность усиления: ±5%
10. Дрейф усиления: 100 ppm/°C
11. Амплитудно-частотная характеристика: ≤±0,5 дБ
12. Входное/выходное сопротивление аудио: 600 Ом, баланс
13. Максимальное входное/выходное напряжение аудио: 0~2 В

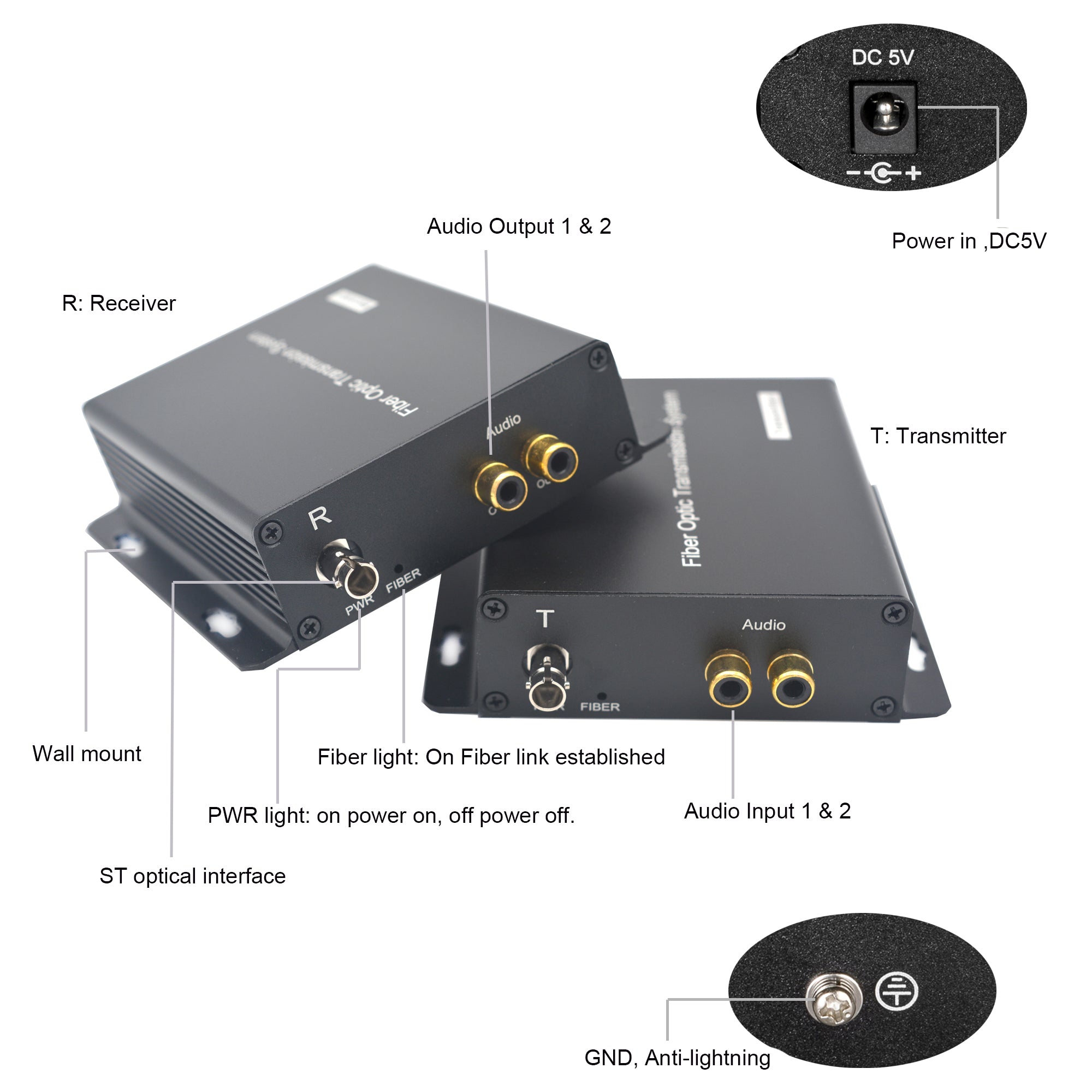

Светодиодные индикаторы:

1. PWR: ВКЛ при подаче питания. Выкл при выключении питания
2. FIBER: Выкл., когда оптоволоконный сигнал заблокирован или чрезмерное затухание. Вкл., когда оптоволоконный сигнал принимается правильно

Общие характеристики:

1. Рабочая температура: от -20 до 70°C
2. Температура хранения: от -40 до 80°C
3. Относительная влажность: от 5 до 95% (без конденсации)
4. Срок службы (MTBF): ＞100 000 часов
5. Установка: отдельно стоящая.

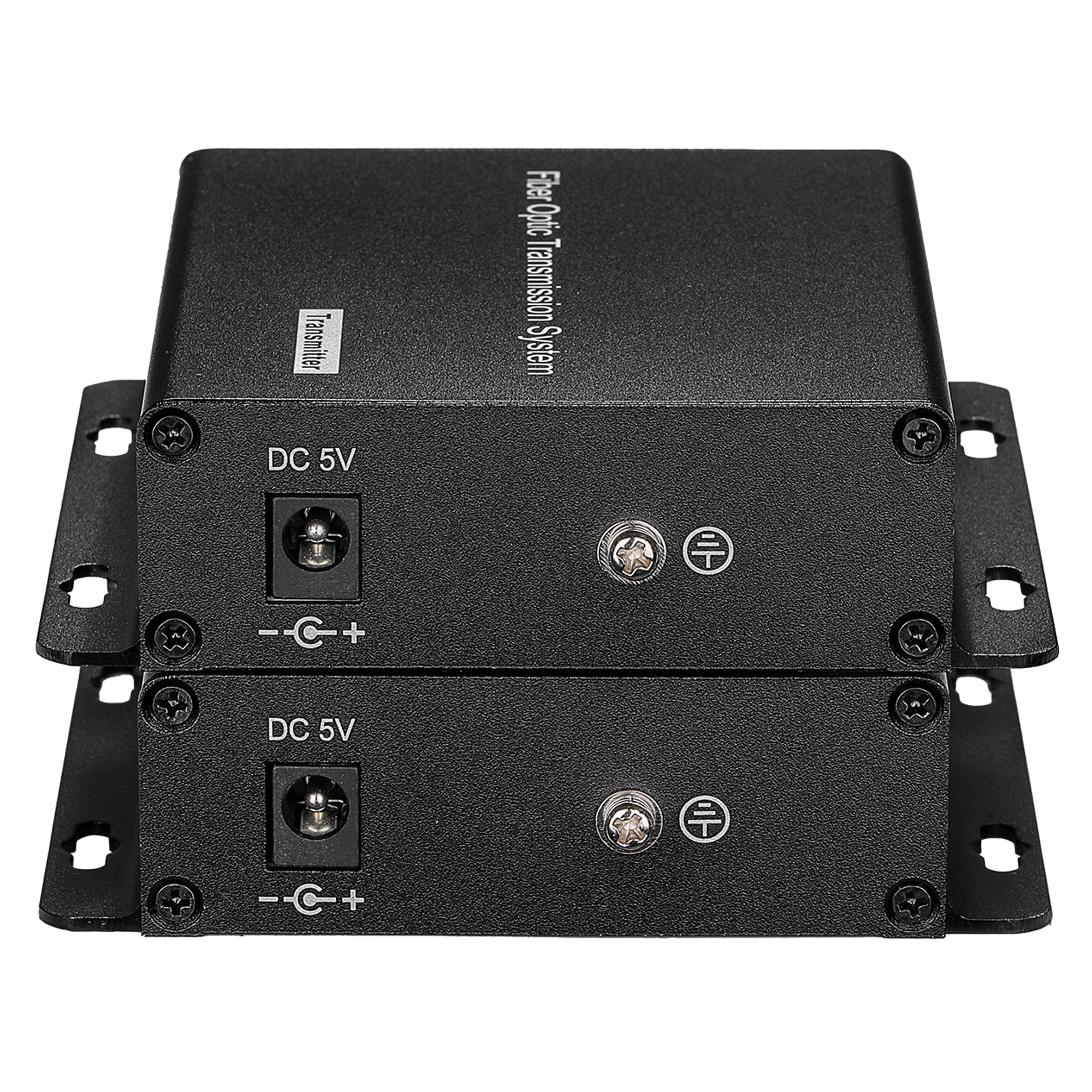

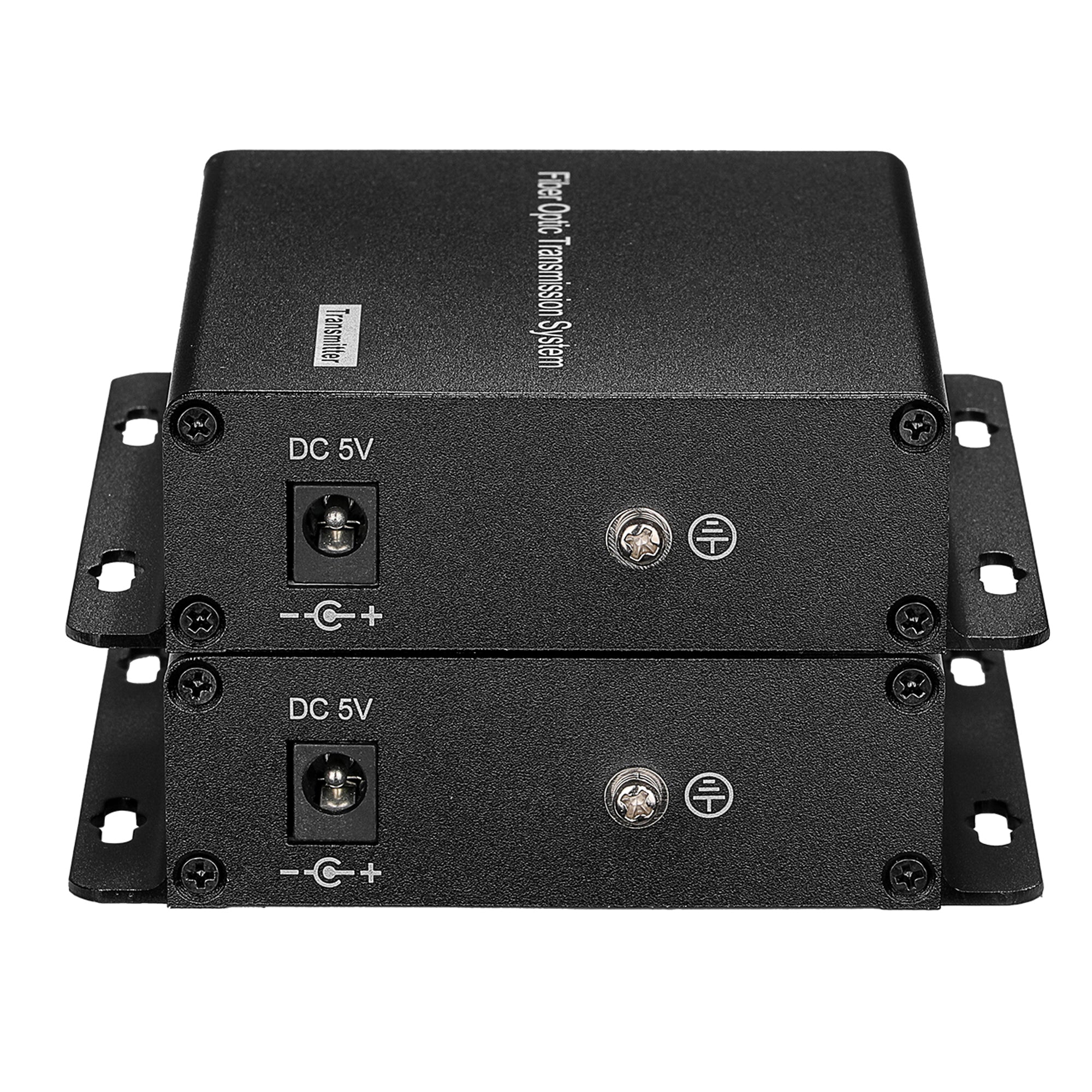

6. Поддержка широкого диапазона рабочего напряжения: AC100-240V 50/60Hz, DC5V
7. Вилка питания: стандарт США/ЕС/Великобритании/Австралии является опциональным.
8. Размеры: 104 мм(Д)×104 мм(Ш)×28 мм(В).

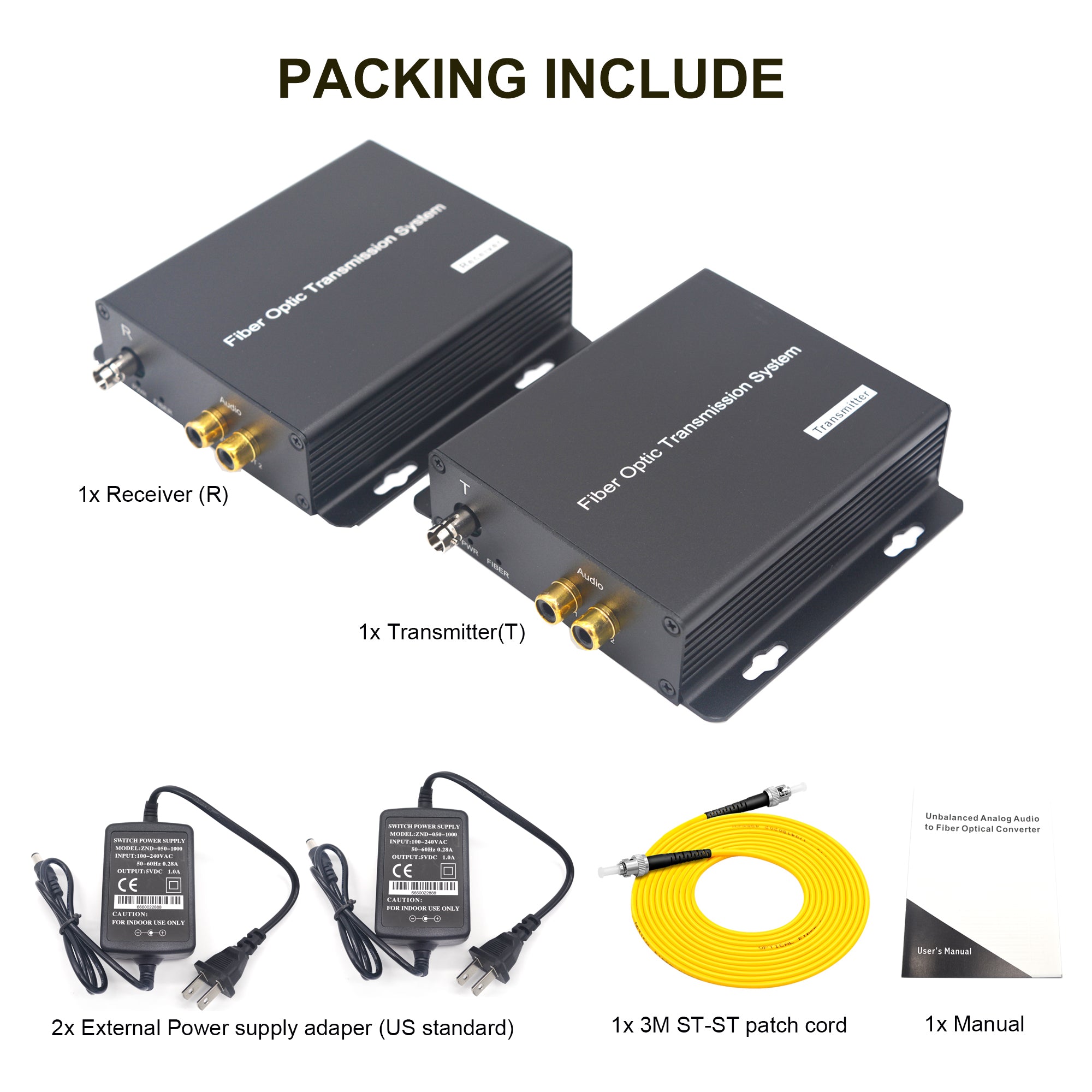

В пакет включено:

• 1x несбалансированный волоконно-оптический передатчик
• 1x несбалансированный волоконно-оптический аудиоприемник
• 2x адаптера питания
• 1x Руководство.
