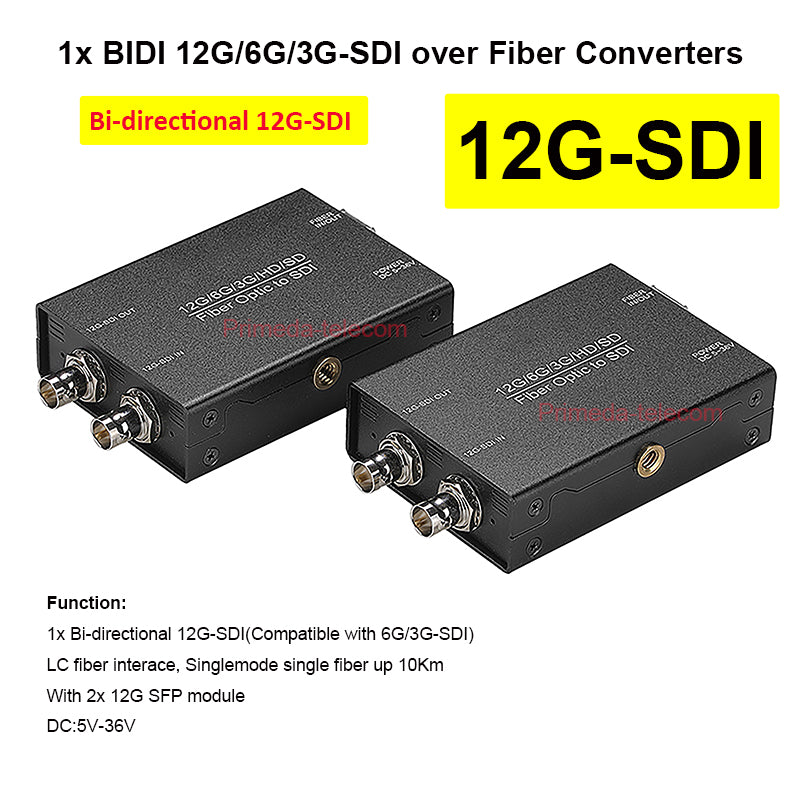

12G/6G/3G/HD-SDI удлинители по оптоволокну до 10 км, 1 портовый двунаправленный 12G SDI видео волоконно-оптический преобразователь адаптер несжатый с двумя оптическими модулями 12G SFP и горячим башмаком, профессиональный вещательный класс комплект

Функция:

1x 12G-SDI (обратно совместим с 6G/3G/HD-SDI)

LC, одномодовый до 10 км (опционально одноволоконный и двухволоконный)

Постоянный ток: 5В-36В

Описание:

Этот элемент может удлинять 1 канал двунаправленного несжатого 12G/6G/3G/HD-SDI видео по оптоволоконному кабелю. 1x12G-SDI передается от T (TX) в направлении R (RX), другой сигнал 1x12G-SDI передается в обратном направлении. Расстояние передачи по одномодовому одинарному волокну или двойному волокну до 10 км (6,2 мили).

Оптический трансивер аудио и видео сверхвысокой четкости 12G-SDI оснащен последовательным восстановлением тактовой частоты, выравниванием сигнала и линейным приводом. Вход автоматически обнаруживает сигналы 12G-SDI/6G-SDI/3G-SDI/HD-SDI/SDI/SDI/ASI, что соответствует стандартам SMPTEST2082-1 ​​(12GUHD-SDI), ST2081-1 (6GUHD-SDI), SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE305M и SMPTE310M;

Оптический трансивер аудио и видео сверхвысокой четкости 12G-SDI поддерживает подключаемые оптические модули SFP, которые можно заменять в соответствии с потребностями на месте. Оборудование потребляет менее 1,5 Вт и использует широкий диапазон напряжений питания постоянного тока 5-36 В. Такая конструкция повышает гибкость и стабильность питания на месте; В соответствии с реальными потребностями использования большинства пользователей на рынке это устройство спроектировано как настольный компьютер с 1/4-дюймовым разъемом для горячего башмака. Оно может обеспечивать питание оптического трансивера через мобильный источник питания V-port, что делает его удобным для использования вне помещений или в условиях неудобного доступа к питанию; Внутренняя схема устройства использует полностью цифровые схемы, которые обеспечивают надежную и стабильную работу, низкое энергопотребление, высокую интеграцию, небольшой размер и простоту установки и обслуживания.

Особенность:

Этот элемент может удлинять 1 канал двунаправленного несжатого 12G/6G/3G/HD-SDI видео по оптоволоконному кабелю. 1x12G-SDI передается от T (TX) в направлении R (RX), другой сигнал 1x12G-SDI передается в обратном направлении. Расстояние передачи по одномодовому одинарному волокну или двойному волокну до 10 км (6,2 мили).

Поддержка ST-2082-1 ​​(12G), ST-2081-1 (6G), ST-424 (3G), ST-292 (HD) и ST-259 (SD); Совместимость с DVB-ASI и AES10 (MADI);

Высококачественный и профессиональный дизайн. Как передатчик, так и приемник имеют функции восстановления тактовой частоты (восстановитель тактовой частоты может уменьшить высокочастотный джиттер и полностью регенерировать данные, используя чистый тактовый сигнал с низким джиттером). Мы использовали дорогие материалы, чтобы сделать качество нашей продукции более профессиональным и надежным.

Восстановитель тактовой частоты заблокирован на скоростях 11,88 Гбит/с, 5,94 Гбит/с, 2,97 Гбит/с, 1,485 Гбит/с или 1,001 и скоростях SMPTE 270 Мбит/с;

Входной сигнал имеет функцию автоматической балансировки кабеля (EQ), а выходной сигнал имеет функцию привода (CD);

Поддержка подключаемых оптических модулей SFP, которые можно заменить соответствующими оптическими модулями на разных расстояниях или интерфейсах в соответствии с фактическими потребностями на месте;

Поддержка одномодового одноволоконного/двухволоконного режима передачи данных на расстояние до 10 км (по умолчанию).

Передача видео в реальном времени для исключительного качества и разрешения.

Поддерживает широкий диапазон напряжения питания 5-36 В, с фиксатором на розетке питания для предотвращения отсоединения во время работы;

Нет необходимости в настройке, подключи и работай.

Поддерживает стандарт (цифровой видеоформат):

SMPIE 259M SD-SDI 480i, 576i

SMPIE 344M ED-SDI 480P, 576P

SMPIE 292M HD-SDI 720P, 1080i

SMPIE 424M 3G-SDI 1080P60 Гц

SMPIE ST-2081 6G-SDI 2160P30Гц

SMPIE ST-2082 12G-SDI 2160P60Гц

Приложение:

Последовательный цифровой интерфейс, совместимый с SMPTE

Видео UHDTV/4K/HDTV/SDTV

IP-медиа-шлюз

Цифровая обработка и монтаж видео

Оптический интерфейс: LC

Длина волны:

Одиночное волокно 1270 нм/1330 нм

Двойное волокно 1310 нм.

Электрика и механика:

1. Электропитание: AC100-240V, DC5-DV36V (стандарт США/ЕС/Великобритании/Австралии является опциональным)

2. Вес продукта: около 0,5 кг/комплект.

3. Размер продукта: 275*220*55 мм (ДxШxВ)

Относящийся к окружающей среде

1. Рабочая температура: -20°С ~ +70°С

2. Температура хранения: -40°С ~ +85°С

3. Рабочая влажность: 0% ~ 95% (без конденсации)

4. Среднее время безотказной работы:>100 000 часов

В пакет включено:

1 x BIDI 1x12G-SDI передатчик

1 x BIDI 1x 12G-SDI приемник

2x оптических модуля SFP

1 x 3M LC-LC S/M волоконно-оптический патч-корд

2x Внешний адаптер питания

1x Руководство пользователя
